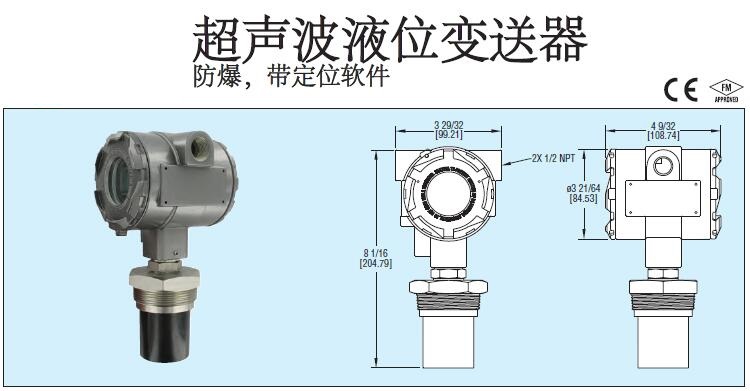

ULT-11 ULT-21 Dwyer德威尔 防爆超声波液位变送器

ULT系列超声波液位变送器采用可靠的，精确的非接触测量方式。它不带任何移动部件，不会堵塞，腐蚀或探头被粘附。定位软件可以使得有效测量可小到3英寸直径，无需考虑人梯，管线，或罐槽内可能影响测量的装置。ULT系列带有FM认证的防爆证书，可用于危险场合。它带有6位数码显示，采用菜单结构编程容易。输出范围是可调的，可选槽罐直径，或采用满罐和空罐校准来自动算出液位输出。可通过护窗观察显示。故障保护输出选项和诊断功能使得ULT为重要应用场合的***选。

ULT系列 超声波液位变送器能可靠地，无接触地精确测量液位。没有任何移动部件，不接触介质，这样不会有被磨损，粘附，堵塞等问题。采用3英寸发射头锥形发射，配合映射软件，不需担心人梯，管线或其他储罐配套设备等对超声波的干扰。它有FM防爆认证，可用于危险场合。带六位数显，很容易编程配置。输出范围可调，自动校准。带有输出故障保护功能和自测试功能，安全性能高。

ULT-11 ULT-21 Dwyer德威尔 防爆超声波液位变送器

技术指标

介质：兼容液体，不能用于粉体。

材质：传感器：PVDF；过程连接：303不锈钢；O型环：氟橡胶。

量程范围：24.6′ (7.5 m)，32.8′ (10 m)。

精度：最大量程的±0.2%。

分辨率：0.079? (2 mm)。

盲区：8英寸之内（20cm）。

波束宽度：直径3? (7.6 cm)。

温度范围：

环境： -40 - 140°F (-40 - 60°C)；

过程： -4 - 140°F (-20 - 60°C)。

温度补偿：-40 - 140°F (-40 - 60°C)。

耐压：25°C (77°C)以下为30 psi (2 bar) ，超过25°C (77°F)每增加1°C减

少1.667 psi，见图表。

电源：18 to 28 VDC (两线)。

输出信号：4 - 20 mA 或20 - 4 mA (两线)。

最大回路电阻：24VDC时为250 Ω。

电气连接：螺丝接线端。

导管连接：1/2? NPT内螺纹或可选M20。

过程连接：2? NPT外螺纹或可选BSPT。

防护级别：全天候防护NEMA 4X (IP66)，防爆级别：Class I, Div. 1,

Groups B, C, D; Class II/III, Div. 1, Groups E, F, G。

安装方位：垂直。

故障保护：在丢失信号后30秒，用户可选4, 20, 21, 22 或最后值。

记忆卡：永久储存。

显示：六位LCD。

工程单位：In, cm, ft, m, 百分比。

编程：4按键。

重量：4.0 lb (1.8 kg)。

认证：CE，FM。
