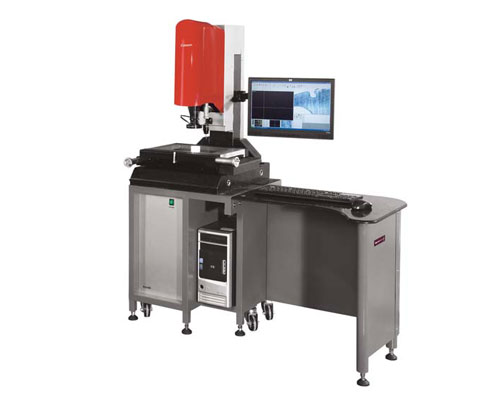

2.5D影像测量仪

资料简介：

EVM-ZNC系列，性能好、精度高、手动影像测量仪功能全.面，自动对焦、可选配全自动变倍镜头的特点，是本公司高性能及价格比的影像测量仪。

EVM-ZNC系列的影像系统采用SONY1/2CCD感应器为基础,提升影像对比度的DSP后处理测量专业的摄影机，配以本公司自行研发的远心光学镜头。组合成***套性能高的影像测量系统,在同***放大倍数时，高清数字工业测量摄像机的影像清晰度和对比度是高于***般的1/3CCD , EVM-ZNC系列以00***精度高的大理石作机身的支架，配上精度高的工作台，X，Y , Z三轴均装有分辩力为0.01μm的绝.对式光栅尺测量系统。

 EVM-ZNC系列配备由本公司自行开发,功能全.面，使用简单的全功能测量软件，2.5D影像测量仪代理，测量结果可以图档DXF格式输出至各类通用的CAD软件,如AUTO CAD,MASTERCAM灯带，方便用户用于直接抄数，相反也可以输入其中作直观测量比较。EVM ZNC系列标配本公司自行开发,使简单的SPC统计分析软件，2.5D影像测量仪代理，使用户可以轻松对其加工流程进行科学化分析，从而轻易地找出流程中的误差趋势，以及工序中存在的问题。所有测量结果均可输出至通用的办公软件，如EXCEL、WORD等格式，方便用户保存，编制质量检测报告，或作进步的处理。

机台行程(X,Y) ：400mm×300mm×250mm

分辨率：0.00001mm

X、Y轴线性精度：U= ( 2.0+L/200 )μm

重复精度：0.002 mm

载物台尺寸：660 mm×450 mm

玻璃台尺寸：440 mm×340 mm

承载重量：20 kg

工件限高：250mm

物镜：怡信自主研制F-1高精度全闭环

环型光栅 自动变倍 自动对焦 光学远心镜头

光学放大倍率0.75×-4.5×

影像放大倍率：25-150×（实物到18.5"萤幕1366×768像素）

影像系统：日本 SONY1/2芯片高解析彩色摄像机

影像截取卡：怡信Easson自主设计影像测量仪器专用卡

同轴光：镜头***体式呈现

照明系统：F-100

40路全功能光源（带激光辅助对焦）

定位系统：双激光辅助定位

电控系统：AR-3影像测量机以太网络控制系统

传动方式：光杆传动＋双导轨

操作方式：X、Y 手轮＋快移  Z电动

机台基座、Z轴立柱：高精度花岗岩平台

量测软件：光学视觉量测软件Easson 2D ---- 自主开发，免费升***

数据输出：测量数据Word(doc)、Excel(xls)

物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)

SPC分析，数据Word(doc格式)、Excel(xls格式)

数据导入：二维图形AutoCAD(dxf))

电源：AC 220±5V、50Hz

使用环境：温度 18-22℃、±1℃；湿度30%-80%；震动15Hz以下＜0.001g。

主机外形尺寸：980 mm×840 mm×1000 mm

整机外形尺寸：1800 mm×1200 mm×1900mm

机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力，保证测量的稳定性及长期使用的精度。

所有怡信的光学影像测量仪均标配由本公司自行开发的F-1高精度全闭环自动变倍光学镜头，高性能，2.5D影像测量仪代理，宁波怡信光电科技有限公司,2.5D影像测量仪代理,怡信光电,超低畸变，保证测量的精.确度。

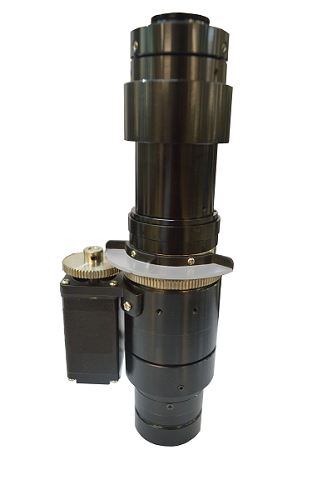

高精度全闭环自动变倍光学镜头

    远心光学原理：采用平行光路径光学设计，物体影像的尺寸不会随着与镜头的距离而改变，造成***的效果产生额外的测量误差。

自动变倍光学远心镜头（Telecentric），怡信专业制造，主要是为纠正传统镜头的视差而特殊设计的镜头，它可以在***定的物距范围内，使得到的图像放大倍率不会随物距的变化而变化，这对被测物不在同***物面上的情况是非常重要的应用。
