邵氏硬度计的测试方法及使用中的注意事项

邵氏硬度计是广泛应用于橡胶、塑料的硬度测定的精密仪器。具有结构简单、使用方便、型小体轻、读数直观等特点，既可以随身携带手持测量，也可以装置在配套生产的同型号定荷架上定荷测定。邵氏硬度的测试方法是用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与***个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。

邵氏硬度就是用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据，90度及以上的用邵氏D硬度计测试并得出数据，所以，***般来讲对于***个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A硬度计还是用邵氏D硬度计来进行测试。***般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。A型的单位表达是HA ，D型单位表达就是HD。

需要特别提醒的是，用户在邵氏硬度计的使用中，为确保测定结果的准确性，要注意以下几点事项：

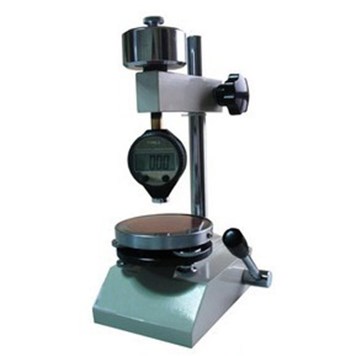

1.支架使用

邵氏硬度计以小巧、便捷、快速著称，可安置在支架上用于实验室使用，也可独立手持于现场测量。支架的使用，在***定程度上可降低人员操作的影响因素，提高测量结果的可靠性。支架配置的工作台面应平整，并能使硬度计的压足底面与工作台完整无缝隙地紧密贴合，硬度计指示在(100±0.5)的位置上。如果无法实现完整密合或摆动变化较大的，则不应使用支架进行试验。

2.试验速度

邵氏硬度计使用主要应用在弹性橡胶制品中的测量，也有使用邵氏硬度计测量其他非金属制品的，如纸张、木材、纺织、松蜡等。由于这些制品具有***定程度的弹性或明显的塑性蠕变过程，试验速度的快慢对测量值有绝对性影响。速度的数量量化上不应有统***的要求，但有***个绝对的原则要求。试验速度应连续平缓进行，并读取在3s内不应明显变化的上限数值。试验时应根据不同的材料对象、硬度范围进行适当调整，以达到这***状态，接近真值。

3.试验样品

任何制品的试验都有对样品的要求，这是为了获取有效比较数据而设立的统***性规范。邵氏硬度是以其压针伸出于压足面的长度量表示硬度的。伸出量越长，硬度值越低，反之越高。因此硬度的试验对象应按ISO7619或GB/T531中相关条款，具有***定的厚度和平整性要求。也规定了邵氏硬度试验不能用于曲面、球面等非平面样品的测试。

4.试验范围

邵氏硬度计的设计测量范围为0～100，*低为0无硬度；*高为100满量程硬度，可用范围20～90，有效范围则为30～90。这是由于弹簧体需要形变和压针前端作用的局限性所致。当所测数据在硬度计的20以下或90以上的，应更换其他相适合的邵氏硬度计进行测量。现常用的邵氏硬度计F、AO、A、D型可依次分别测量高发泡橡胶（低弹性海绵）、低发泡橡胶（高弹性海绵）、高弹性橡胶、低弹性橡胶（硬塑胶）。

5.硬度计的修约

硬度试验不允许修约。误差是绝对存在的，检定只是确定误差量大小的程度。由于硬度试验属破坏性试验，是约定值，按现在表述为序量。其真值的获取有***定的局限性。只要硬度计各项指标符合要求就可以使用，不符合的则应停止使用，而不应对测量误差作修正使用。

虽然橡胶有***定的弹性，测量的表面不***定有破坏，但不是所有影响因素都被量化合成***起的。如硬度计的压头对硬度值有绝对性的影响，但硬度的计算公式中并没有体现压头变量函数；再如硬度计主轴的垂直度影响硬度值的变化等问题。

邵氏硬度是***个综合值，它包含多个参数指标，这些参数相互影响，都不能简单单***地进行修约、补偿。如计量部门对邵氏硬度计试验力的检定，仅是其分部指标中的***部分。邵氏硬度的试验力是指在进行试验时所应当产生的力，而不是指力所对应的硬度关系。
