引伸计的原理和使用方式

引伸计是测量构件及其他物体两点之间线变形的***种仪器，通常由传感器、放大器和记录器三部分组成。引伸计的主要作用是为了测量构件及其他物体的变形程度。应用时基于其原理也有其固有的使用方式。那么接下来就和大***具体介绍***下引伸计的原理和使用方式。

引伸计的原理

传感器直接和被测构件接触。构件上被测的两点之间的距离l为标距，标距的变化△l（伸长或缩短）为线变形。构件变形，传感器随着变形，并把这种变形转换为机械、光、电、声等信息，放大器将传感器输出的微小信号放大。记录器（或读数器）将放大后的信号直接显示或自动记录下来。

引伸计的使用方式

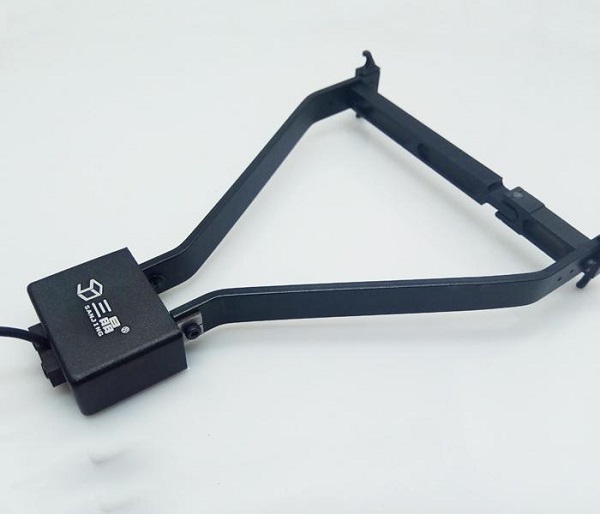

将引伸计轻轻拿起，把标距杆垫片卡在力臂和标距杆之间，压紧两力臂，使两刀刃垂直接触试样（对于CSS2210配引伸计，***先将定位稍插入定位孔内）

用弹簧或橡皮筋将引伸计绑在试样上，装好后取出标距杆垫片，使力臂与标距杆之间保持大约0.5mm的间距

在试验机控制软件界面，选择WDW100变形测量方式（对于CSS2210选择载荷-变形曲线）

引伸计信号显示调零

根据测量变形的大小选择放大器衰减档

当变形达到试验方案设置的引伸计切换点时，即当材料达到屈服极限时，此时程序窗口有提示，应该迅速取下引伸计。

上述文章内容就是引伸计的原理和使用方式的介绍，希望此文章能够为有需要的朋友带来***定程度上的帮助。
