SB静载称重模块

资料简介：

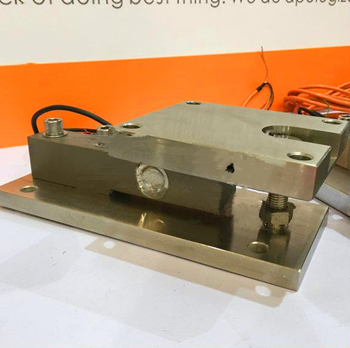

SB静载称重模块

注：安装前请检查安装螺杆顶紧力，如有松动请先预紧后安装！

功能特点：

1、固定、浮动和半浮动三种结构，允许容器产生微量变形

2、结构紧凑，不需要额外配件；

3、传感器密封焊接，环境适应性较强；

4、支撑螺栓，防止设备倾覆且方便维护；

5、接地装置，保护传感器免受电源浪涌冲击；

6、过载保护装置，保护传感器免受冲击力；

模块安装：

1、模块分类

固定式、半浮动式、全浮动式

2、安装方式

径向安装方式、切向安装方式、矩形安装方式

称重系统***般由***个固定模块，***个半浮动模块及若干个浮动模块组成，半浮动模块须安装在固定模块的对角；固定模块的安装支点不会产生水平位移，因此在系统设计过程中，管道和电气连接部分应靠近该点；半浮动和浮动模块使系统能围绕固定点移动，消除容器变形对称重产生的影响。

3、现场安装注意事项

安装前请检查基础状况：各安装点平面落差控制在3mm以内，同***基础面水平度应控制在1mm/m以内，基础承载能力要求大于传感器的量程。

3.1.模块安装完毕请将限位螺杆和螺母松开；

3.2.螺母向下松开与螺母A并合与下承载板拧紧，同时螺母上垫圈落

3.3.使承载器能自由晃动。

3.4.电缆色标电缆色标（常规传感器线标，主要以合格证线标为准）

4、容器与管道的连接：

容器与管道连接有多种方式，统称为软连接。可根据用户现场的使用状况设计不同的软连方式。

1）柔性软管连接；2）U型性软管连接；3）波纹管连接；4）套管连接；

为了保证电子容器称重的准确度，必须根据管道内输送物质的化学特性，选择不同的软连方式。1）2）3）用于非挥发性液体，4）用于挥发性液体。

为保证电子容器的计量性能以下条件：

a.容器本身不受任何外力影响能自由晃动；

b.管道与容器选用软连接

注：设备调试过程中，若出现角差偏差过大、仪表回零较差、砝码加载后重量值偏小或无变化，请检查模块限位部分有无卡死或轻微摩擦影响；检查设备外围硬件连接有无外力影响，例如：管道的死连接对称重的影响。
