逻辑分析仪具有怎么样的特点呢？

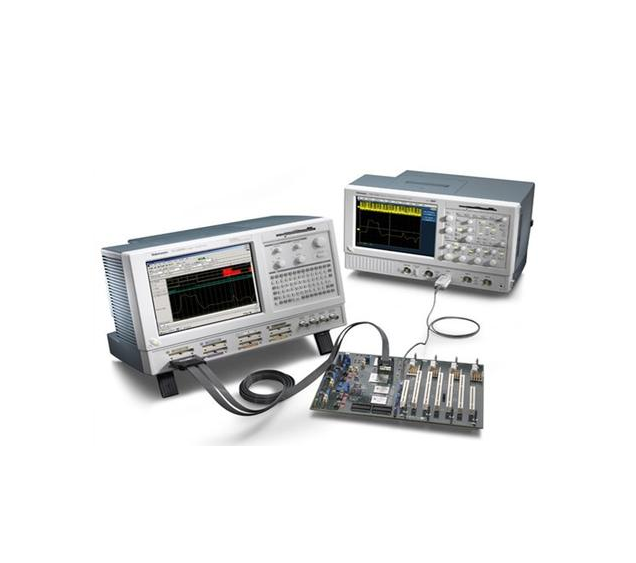

逻辑分析仪是分析数字系统逻辑关系的仪器。逻辑分析仪是属于数据域测试仪器中的***种总线分析仪，即以总线（多线）概念为基础，同时对多条数据线上的数据流进行观察和测试的仪器，这种仪器对复杂的数字系统的测试和分析十分有效。

逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器，***主要作用在于时序判定。由于逻辑分析仪不像示波器那样有许多电压等***，通常只显示两个电压（逻辑1和0），因此设定了参考电压后，逻辑分析仪将被测信号通过比较器进行判定，高于参考电压者为High,低于参考电压者为Low，在High与 Low之间形成数字波形。

随着大规模集成电路和微型计算机的发展，现代数字系统已微机化。微机的引入，***方面使系统的能力大为提高，能完成许多复杂的任务；另***方面，传统的检测设备已不能有效地检测和分析数字系统，特别是微机系统。这是因为数字系统的数据传输是按空间分布多码位的方式进行的，这些码位组成***定格式的数据。

传输的数据流是以离散时间为自变量的数据字，而不是以连续时间为自变量的波形。因而在模拟信号分析中的诸如信号幅度等重要参数，在数字信号分析中并不那么重要。后者重点在于考察信号高于或低于某***门限电平值，以及这些数字信号与系统时间之间的相对关系。

逻辑分析仪的作用是利用便于观察的形式显示出数字系统的运行情况，对数字系统进行分析和故障判断。其主要特点如下：

1.有足够多的输入通道

2.具有多种灵活的触发方式，确保对被观察的数据流准确定位（对软件而言可以跟踪系统运行中的任意程序段，对硬件而言可以检测并显示系统中存在的毛刺干扰）。

3.具有记忆功能，可以观测单次及非周期性数据信息，并可诊断随机性故障。

4.具有延迟能力，用以分析故障产生的原因。

5.具有限定功能，实现对欲获取的数据进行挑选，并删除无关数据。

6.具有多种显示方式，可用字符、助记符、汇编语言显示程序，用二进制、八进制、十进制、十六进制等显示数据，用定时图显示信息之间的时序关系。

7.具有驱动时域仪器的能力，以便复显待测信号的真实波形及有利于故障定位。

8.具有可靠的毛刺检测能力。

逻辑分析仪又分为两大类：逻辑状态分析仪和逻辑定时分析仪。这两类分析仪的基本结构是相似的，主要区别表现在显示方式和定时方式上。

逻辑状态分析仪

逻辑状态分析仪用字符0、1或助记符显示被检测的逻辑状态，显示直观，可以从大量数码中迅速发现错码，便于进行功能分析。逻辑状态分析仪用来对系统进行实时状态分析，检查在系统时钟作用下总线上的信息状态。它的内部没有时钟发生器，用被测系统时钟来控制记录，与被测系统同步工作，主要用来分析数字系统的软件，是跟踪、调试程序、分析软件故障的有力工具。

逻辑定时分析仪

逻辑定时分析仪用来考察两个系统时钟之间的数字信号的传输情况和时间关系，它的内部装有时钟发生器。在内时钟控制下记录数据，与被测系统异步工作，主要用于数字设备硬件的分析、调试和维修。
