测振仪的操作规程和维护要点

测振仪也叫测震表振动分析仪或者测震笔，是利用石英晶体和人工极化陶瓷（PZT）的压电效应设计而成。当石英晶体或人工极化陶瓷受到机械应力作用时，其表面就产生电荷。采用压电式加速度传感器，把振动信号转换成电信号，通过对输入信号的处理分析，显示出振动的加速度、速度、位移值，并可用打印机打印出相应的测量值。该仪器的技术性能符合***际标准ISO2954及中************标准GB/T13824中，对于振动烈度测量仪和GB13823.3中，正弦激励法振动标准的要求。它广泛地被应用于机械制造、电力、冶车辆等领域。

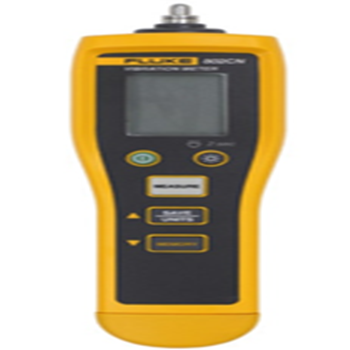

测振仪是基于微处理器***新设计的机器状态监测仪器，具备振动检测，轴承状态分析和红外线温度测量的功能。其操作简单，自动指示状态报警，且具有设计先进、功耗低、性能可靠、造型美观、使用携带极为方便等特点，适合现场设备运行和维护人员监测设备状态，能及时发现问题，保证设备正常可靠运行。

对于仪器的操作规程，通常而言在使用测振仪进行设备诊断时可分为三个环节：准备工作、诊断实施和决策验证，这三个环节可归纳为以下六个步骤：

1、了解测量对象在测量设备状态之前应该充分了解诊断对象的结构参数、运行参数和设备本身的状况等。

2、确定测量方案，包括下列内容：

（1）测点的选择。应满足下列要求：①测点要尽可能靠近振源，对振动反应敏感，减少信号在传递途中的能量损失。②有足够空间放置传感器。③符合安全操作要求，由于现场振动测量是在设备运转状态下进行，所以必须保证人身和设备的安全。此外，VIB05相较于其他的测振仪，***有特色的就是多出了轴承状态检测的功能，这点很重要。因为，轴承是设备的关键，也是监测振动的理想部位，转子上的振动直接作用在轴承上，并通过轴承把机器与基础连接成***个整体，轴承部位的振动信号体现了设备基础的振动状况。***后，设备的地脚、机壳、进出口管道、基础等部位也是测量振动的常设测点。

（2）测量单位的选择。通常按下列原则：低频振动（<10Hz）采用位移测量；中频振动（10～1000Hz）采用速度测量；高频振动（> 1000Hz）采用加速度测量。对大多数机器来说，***佳诊断参数是振动速度，因为它是反映振动强度的理想参数，所以***际上许多振动诊断标准（如ISO10816-3）都是采用速度的有效值作为判断参数。在选择测量参数时必须与采用的判别标准所使用的参数相***致，否则判断状态时将无据可依。

3、进行振动测量

如没有特殊情况，每个测点须测量水平（H）、垂直（V）和轴向（A）三个方向，测量数据***好用表格做好详细记录。

4、判别振动状态

（1）绝对判定标准：测量值与***际振动烈度标准(ISO2372)比对可直接判断设备运行状态；（2）相对判定标准。对同***设备，在同***部位定期测试，按某个时刻的正常值作为判定基准，根据实测值与基准值的倍数进行设备状态判定；（3）类比判定标准。对多台同样设备在相同条件下运行时，通过对各设备同***部位的测量值进行相互对比来判定设备状态。

5、测量结论和处理意见

弄清设备实际运行状态，做出诊断结论，并提出处理意见：继续运行或是停机修理。

6.检查验证

用设备检修后的效果来验证与实际情况是否相符，并由此不断积累经验。

另外，有关测振仪的维护要点如下：

1.测振仪应防止磕碰或剧烈振动。平时使用时，应套上皮套；

2.测振仪不可在强电磁场干扰或有腐蚀性气体的环境中使用，并且应避免对仪器有强烈的振动和冲击；

3.仪器灵敏度在出厂时调准已有校准，因此当需要更换传感器时，***般应对仪器进行重新校准；

4.测振仪长时期不使用，应取出电池，以免腐蚀损坏机件；

5.测振仪每次测量完后，务必及时关断***起电源；

6.传感器的连接电缆容易引发噪声，应当避免电缆缠绕和大幅度的缠绕。噪声的另***来源为接插件接触不佳，因此使用时请确保接插件安装良好；

7.在安装或拆卸传感器时，只旋转接头上的金属环，而不要旋转接线的非金属护套，以保证该连线的使用寿命；

8.出厂时，每个振动传感器配套的磁座前端都加有***块磁短路保护片，在传感器使用磁座进行测量时应当取下保护片。仪器使用完后，应当将保护片重新放回到磁座的前端，以免磁座强大的磁力影响周围的元器件。
