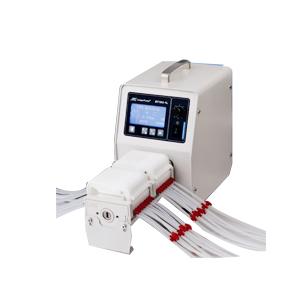

兰格流量型蠕动泵BT100-1L蠕动泵
- 仪器网小编2020-12-21 16:06:51
蠕动泵由三部分组成：驱动器，泵头和软管。流体被隔离在泵管中、可快速更换泵管、流体可逆行、可以干运转，维修费用低，等特点构成了蠕动泵的主要竞争优势。
蠕动泵就像用手指夹挤***根充满流体的软管，随着手指向前滑动管内流体向前移动。蠕动泵也是这个原理只是由滚轮取代了手指。通过对泵的弹性输送软管交替进行挤压和释放来泵送流体。就像用两根手指夹挤软管***样,随着手指的移动,管内形成负压,液体随之流动。
蠕动泵就是在两个转辊子之间的***段泵管形成“枕”形流体。“枕”的体积取决于泵管的内径和转子的几何特征。流量取决于泵头的转速与“枕”的尺寸、转子每转***圈产生的“枕”的个数这三项参数之乘积。“枕”的尺寸***般为常量（泵送粘性特别大的流体时除外）。
拿转子直径相同的泵相比较，产生较大“枕”体积的泵，其转子每转***圈所输送的流体体积也较大，但产生的脉动度也较大。这与膜阀的情形相似。而产生较小“枕”体积的泵，其转子每转***圈所输送的流体体积也较小；而且，快速、连续地形成的小“枕”使流体的流动较为平稳。
产品特点：
BT100-1L蠕动泵功能特点
流量与转速同屏显示，操控更加方便
具有流量校准功能
大屏图形点阵液晶与脉冲编码开关配合使用，人机界面更加友好，用户使用更加便捷
超大输出扭矩，可适应更多种类的泵头及更多个通道
具备通迅接口，可为用户提供通迅协议，也可按用户要求订制上位机软件
BT100-1L蠕动泵产品说明
多通道蠕动泵BT100-1L驱动器能输出较大扭矩，可安装多种泵头。能提供0.002-500(ml/min)的流量范围。采用大屏幕点阵液晶显示运行菜单及参数设置菜单，流量与转速同屏显示简洁直观，人机界面友好。具有流量校正功能，当流量发生偏差时可通过此功能进行校正，从而满足用户对流量精度的要求。该多通道蠕动泵具有多种控制方式，可以通过标准外控接口以及485通讯接口对蠕动泵进行外部控制。
BT100-1L蠕动泵产品配置表
驱动器 | 产品编号 | 适用泵头 | 适用软管 | 参考流量 | 重量(kg) |
（单通道：ml/min） | |||||
BT100-1L | 0502122 | DG15-24 | 16# 25# 17# | 1-380 | 6.16 |
DG15-28 DG15-48 | 壁厚0.8-1mm 内径≤3.17mm | 0.005-75 | 6.01 | ||
13# 14# | |||||
DG-(2.4.6.8.12.16.24) | 壁厚0.8-1mm 内径≤3.17mm | 0.0025-48(6滚轮) | 5.82-8.07 | ||
(6滚轮，10滚轮) | 0.002-32(10滚轮) | ||||
(1.2.3.4.)*YZ1515x | 13# 14# 19# 16# 25# 17# 18# | 0.007-380 | 5.76-7.02 | ||
(1.2.3.4.)*YZII15x | |||||
(1.2.3.4.)*YZ2515x | 15# 24# | 1.7-270 | 5.76-7.02 | ||
(1.2.)*YZII25 | 15# 24# 35# 36# | 1.7-500 | 5.70-6.04 |
产品参数：
BT100-1L蠕动泵技术参数
转速范围:1.0～100.0rpm,正反转可逆
速度分辨率:0.1rpm
调速方式:旋转编码开关连续调节
显示方式:128*64型图形点阵液晶显示
通讯接口:RS485
外控接口:启停控制、方向控制、速度控制（0～5V、0～10V、4～20mA可选）
适用电源:AC 220V±10%,50Hz/60Hz（标配）；AC 110V±10%,50Hz/60Hz（选配）
消耗功率<50 W
工作环境:温度0～40℃, 相对湿度 < 80%
驱动器尺寸(L×W×H)： 202×160×239(mm)
驱动器重量:5.34kg
防护等***:IP31
规 格：适用泵头：YZ1515X、YZⅡ15 0.07-380ml/min
