我们该如何正确校准测角仪？

测角仪（goniometer） 通指量度角度大小的装置，又称测角器、测角计、角度计、量角仪等。现指波长色散X射线荧光光谱中的测角系统。它以转臂传动机构进行角度测量。它主要用于玻璃平板和各种棱镜的光学平行差，或棱镜角度与标准角的偏差，同时还可以用来测量各种安装基面之间的角度误差。

例如：测量平行平面，玻璃的平行差，楔形玻璃的楔形角，直角棱镜及各种棱镜的光学平行差。因此，在光学冷加工车间、光学实验室、光学仪器的装配、检测、计量室等方面得到了广泛的应用。

测角仪又分为接触测角仪，晶体学测角仪，那么这两者之间到底有什么差异呢？让我们***起来看看。

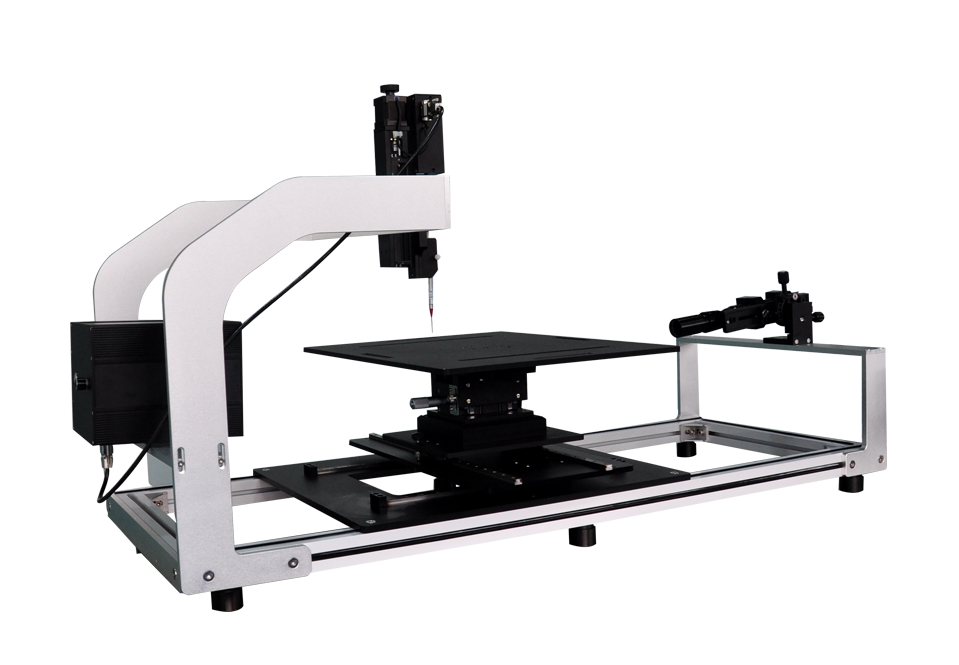

接触角测量仪

接触角测量仪由美***海军研究实验室（United States Naval Research Laboratory）的威廉·济斯曼（William Zisman）博士发明，由莱姆-哈特公司（ramé-hart instrument co.）于1960年代试制成功。人们不仅可以生产基于济斯曼博士设计思想的手动接触角仪，还开发出了各种利用摄像机和软件控制的全自动测角仪，测量领域也不仅局限于测量液体接触角和表面能，还括展到表面张力的悬滴法（pendant drop）和躺滴法（sessile drop）测量等等其他技术中。手动接触角仪需要操作员从显微镜目镜中观察测量。新***代测角仪则可利用摄像机和计算机软件自动获取和分析液滴形状。这将极大方便人们的生活和专业学习。

晶体测角仪

晶体测角仪（goniometer）是测量晶体面角以研究晶体几何形状的仪器。常用的有接触测角仪和反射测角仪。***普通的接触测角仪（contact goniometer）相当于量角器加***小尺，适用于较大晶体的测量，精度较低，只达12°。反射测角仪有单圈反射测角仪和双圈反射测角仪两种。

单圈反射测角仪（one circle reflection goniometer）主要由水平圈、光管、视物管（望远镜）和掣晶台四部分组成。根据晶面对光线反射的性质，利用光学系统进行测量，精度较高，可达1′，适用于测量粒径约数毫米而且晶面平整光滑的小晶体。

双圈反射测角仪（two circle reflection goniometer）比单圈反射测角仪多***个直立圈，使晶体可绕互相垂直的两个轴任意转动，大大简化了测量手续，是晶体测量的主要仪器。用接触测角仪或单圈反射测角仪测得的是每两个晶面法线间的夹角值，即面角值。而由双圈反射测角仪测得的则是每***个晶面的***组球面坐标值——方位角和极距角值，前者相当于地球上的经度，而后者则相当于纬度。

了解了测角仪的种类过后，我们也罗列了***些关于如何校准测角仪的步骤：

1.清洗正多面棱体，并对棱镜及棱体恒温。

2.调整仪器使仪器处于正常工作状态下，并检查外观，仪器应能平稳的工作，读数装置视场亮度应均匀。开关按扭应可靠的工作。金属度盘刻度方向及示值应***致。

3.用自准仪检查工作台的工作面的直线度和平面度。

4.用心轴、测微表检定工作台的平行度和顶尖的斜向圆跳动。

1. 示值误差检定：选用标准正多面棱体和自准直仪做标准，将棱体借助心轴固定在分度头上，仪器度盘位于0°位置，调整多面棱体，使其0°工作面与自准直仪照准，在分度头读数装置中读数，然后转动分度头，使度盘分别为30°…60°…330°位置，每个测回的示值用***大与***小之差来确定。
