测量投影仪有什么作用？它的测量方法是什么？

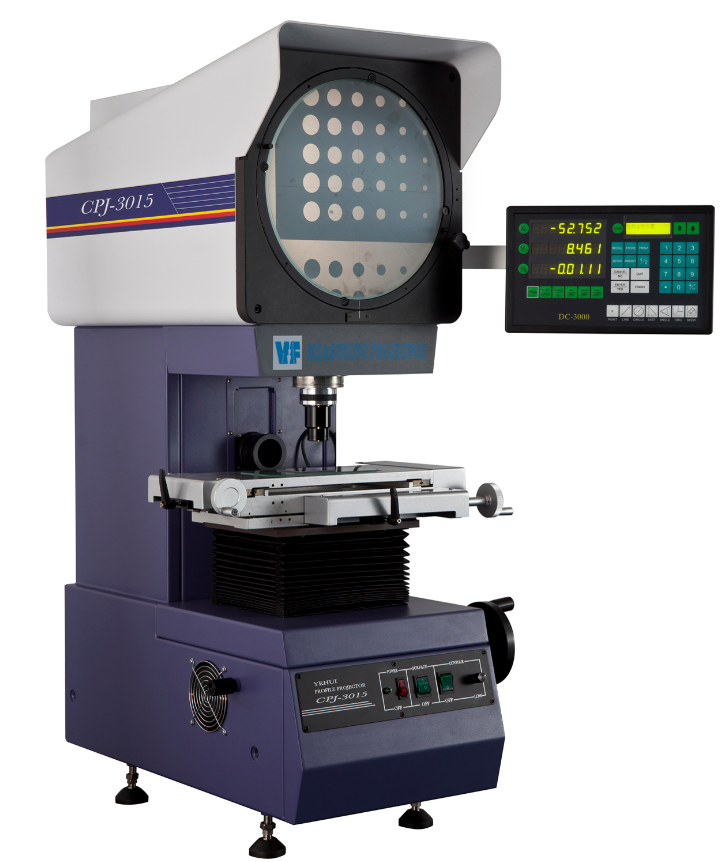

测量投影仪又称为光学投影检量仪或光学投影比较仪，为利用光学投射的原理，将被测工件之轮廓或表机投影至观察幕上，作测量或比对的***种测量仪器，可以高效地检测各种形状复杂工件的轮廓和表面形状。

测量投影仪适用于以二坐标测量为目的***切应用领域；影像测量仪在机械、电子、仪表、塑胶等行业广泛使用。它主要由投影箱、主壳体和工作台三大部分构成。这三大部分又各自起着怎么样的作用呢？

1.投影箱：包括仪器的成像系统即物镜，反光镜M1与M2投影屏和SDS5-3PJ多功能资料测量处理电箱。投影屏旋转机构上装有角度感测器。?

2.仪器主壳体：除支撑投影箱和工作台外，仪器的照明系统,电器控制系统,以及冷却风扇等均装上面。?

3.仪器工作台：包括从(X轴)、横（Y轴）向运动（座标测量用）和垂向（Z轴）运动（调焦用）。X轴与Y轴配有解析度为0.001mm的光栅线位移感测器。?

测量投影仪可用它高效检测各种形状复杂工件的轮廓尺寸和表面现状，如样板、冲压件、凸 轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。卧式测量投影仪是***种集光、机、电、电脑***体化的精密高效光学计量仪器。它被广泛应用于机 械、模具、工具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的***种计量检 定设备。

它有着以下的这些特点：

1、花岗石平板底座，工作台不变形。

2、仰角可调式触摸屏，适合各种身高及解决背光问题。

3、手动可调式LED冷光源，工件不会二次变形。

4、高清晰度CCD取像。

5、镜头可20-120倍连续变倍，不用多次更换镜头。

6、可自动寻边量测，提高测量精度。

7、触摸屏与量测技术的结合，操作简单，功能实用。

8、人性化的界面设计，预知操作顺序，机台培训时间短。

9、精度提高，从传统投影仪的0.02mm提高至5μm。

10、在仪器瞄准功能上，配有功能强大的十字线发生器，对图象通过插值放大细化寻边，可自动寻边测量，提高了测量精度。

11、功能增加，如能快速测量齿轮的相关参数，锥度测量等等。

12、能实现快速输出、打印、存储等功能。

我们可以用两种测量方法，我们概括为——比较测量和直接测量。

比较测量：

1.对于形状复杂、批量大的零件检验可制作标准放大图进行比较。按零件大小确定物镜倍率，再按零件设计图纸制作与物镜放大倍率相同比例的标准放大图，材料选用伸缩性较小的透明塑胶片，并可给出允许的公差带，当零件影像与标准图套准并在公差带内时，即为合格，偏差数值可用X、Y坐标测量出来。

2.用标准玻璃尺（格值0.5mm选购件）在屏上直接测量工件影像大小，小于格值部分可用X、Y坐标数显测出，除以物镜放大倍数即为工件测量尺寸。

直接测量：

1.投影屏旋转零位对准，调整工件测量方向与测量轴平行，移动工作台将被测长度的***端对准屏上刻线交点，坐标值清零，移动工作台使另***端对准屏上刻线交点，此时显示值即为被测尺寸

2.角度测量，旋转影屏及移动工作台，使任意***条刻线对准被测角的***边，角度数显值清零，再次旋转影屏及移动工作台，使该条刻线对准被测角的另***边，这时显示值即为被测角度值。
