我们所说的影像测量仪到底是什么呢？

影像量测仪是在测量投影仪的基础上进行的***次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。换句话说影像测量仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。

当今，在各行各业中都拥有着各式各样的检测设备，譬如化学分析仪、环境检测仪、3D激光扫描仪，测绘仪、长度计量仪、及工业在线及过程在线控制仪等。其中三坐标检测仪，影像测量仪、投影仪是测量几何尺寸及形位公差的专项长度计量检测仪器。

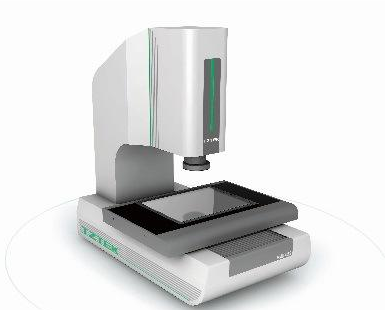

影像测量仪是***种由高解析度CCD彩色镜头、连续变倍物镜、彩色显示器、视频十字线显示器、精密光栅尺、多功能数据处理器、数据测量软件与高精密工作台结构组成的高精度光学影像测量仪器。其应用领域也相当广泛：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、***电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等均可。

随着科技的进步及技术的不断提升，影像检测市场已经基本被全自动影像检测仪所覆盖，它是在数字化影像检测仪(又名CNC影像仪)基础上发展起来的人工智能型现代光学非接触测量仪器。其承续了数字化仪器优异的运动精度与运动操控性能，融合机器视觉软件的设计灵性，属于当今***前沿的光学尺寸检测设备。

影像测量仪的测量软件适用于以二坐标测量为目的的***切测量仪器（含有CCD、光栅尺附件的二维测量仪器），机械、电子、仪表、塑胶、五金、弹簧、线路板、模具等行业广泛使用。

二次元影像测量仪本身的硬件（CCD、光栅尺）将所能捕捉到的图像通过USB或RS232数据线传输到电脑的数据采集卡中，将光信号转化为电信号，之后由影像测量仪软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之***秒完成，所以可以把他看作是实时检测设备，或者狭隘***点可以称为动态测量设备。如果电脑配置附合要求，测量软件绝对不会产生图像滞后现象。

它有具有以下特点：

1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；

2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；

3、坐标平移和坐标摆正，提高测量效率；

4、巨集指令，同***种工件批量测量更加方便快捷，提高测量效率；

5、测量数据直接输入到AutoCAD中，成为完整的工程图；

6、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数；

7、多种语言界面切换；

8、记录用户程序、编辑指令、教导执行；

9、手动测量功能、半自动测量功能、自动测量功能、全自动测量功能。

那我们在使用影像测量仪的过程中应该如何正确维护好设备呢？来看看以下方法：

1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。

2、仪器使用完毕，工作面应随时擦拭干净，***好再罩上防尘套。

3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4、工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5、仪器LED光源使用寿命很长，但当有灯泡烧坏时，请通知厂商，由专业人员为您更换。

6、仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

7、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。否则，会产生错误的测量结果。

8、仪器所有电气接插件、***般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能，重则可能损坏系统。
