电介质充放电测试系统 介绍

产品介绍

    目前常规的方法是通过电滞回线计算高压下电介质的能量密度，测试时，样品的电荷是放回到高压源上，而不是释放到负载上，通过电滞回线测得的储能密度***般会大于样品实际释放的能量密度，无法正确评估电介质材料的正常放电性能。华测Huace-DCS10KV储能电介质充放电系统采用专门设计的电容放电电路来测量。

产品优势

1. 扩展性强-可外接高压放大器或高压直流电源

2. 适用多种样品测试-定制载样平台，可适用于陶瓷和薄膜样品测试

3. 可作为信号源-可以作为***个信号源，产生任意波形

4. 疲劳测试-可以进行疲劳测试

5. 寄生电容小，动作时间短-本系统采用特殊高压开关，通过单刀 双掷控制充电和放电过程，开关可以承受10kV高压，寄生电容小，动作时间短

6. 电流电压-电压10kV，电流5mA

7. 放电电流高-通过电流探头检测放电电流，可达100A

8. 数据采集-通过示波器采集数据，并能直接计算储能密度

9. 变温测试-可以进行变温测试，RT~250℃

10. 可用作极化材料-可用于极化材料之用

11. 两种测试模式-实现欠阻尼和过阻尼两种测试模式，欠阻尼测试时，放电回路短路，不使用电阻负载，过阻尼测试时，使用较大的高精度无感电阻作为放电负载

储能电介电放电行为

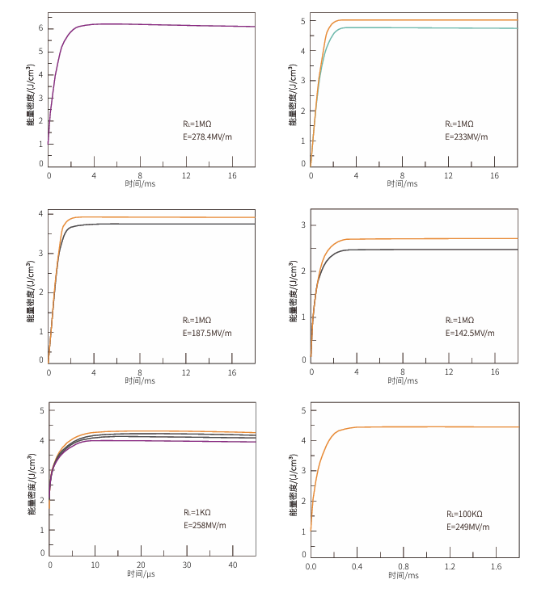

P(VDF-TrFE-CFE)三元共聚物(63/37/7.5)作为示例材料,放电结果试验图

产品参数

1. 电流探头带宽：120MHz

2. 峰值电流：0-100A，150 A(多种电流可监测）

3. 电流采集精度：1mA

4. 高压源模块：3kV，5kV， 10kV，15kV多可选（电流：0-5mA）

5. 开关适用：100万次，耐压15kV

6. 温控范围：0-200℃

7. 温度稳定性和精度：0.1℃

8. 测试样品：薄膜，厚膜，陶瓷，玻璃等

9. 其他：可以配合各种极化设备进行多种压电材料和介电材料的测试

应用领域

主要用于研究介电储能材料高电压放电性能。应用领域包括介电储能材料研究、‌高电压放电性能评估、‌电滞回线测量、‌能量密度计算、‌样品放电性能测试、‌材料放电性能评估、‌负载能量释放研究以及储能材料应用研究。‌

(文章来源于仪器网)
