圆度仪的工作原理是什么？我们该如何正确使用圆度仪？

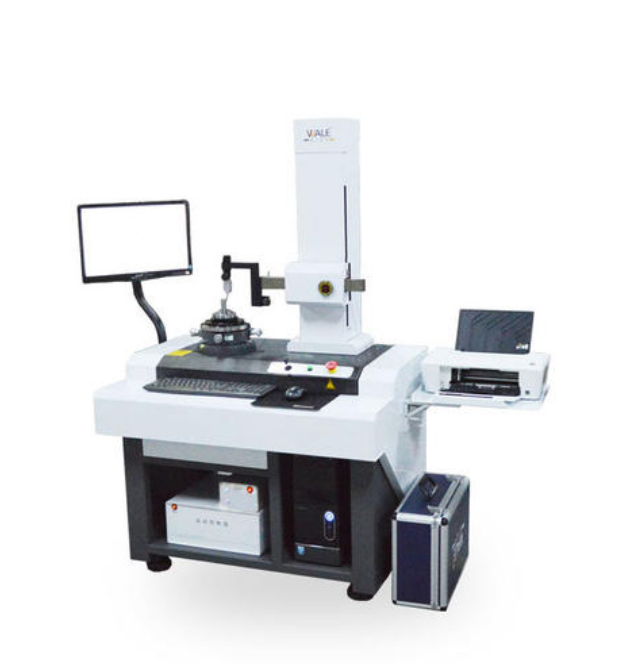

圆度仪是***种利用回转轴法测量工件圆度误差的测量工具。圆度仪分为传感器回转式和工作台回转式两种型式。测量时，被测件与精密轴系同心安装，精密轴系带着电感式长度传感器或工作台作精确的圆周运动。圆度仪由仪器的传感器、放大器、滤波器、输出装置组成。若仪器配有计算机，则计算机也包括在此系统内。

它***种测量零件回转表面(轴、孔或球面)不圆度的精密仪器。通常有两种类型：小型台式，把工件装在回转的工作台上，测量头装在固定的立柱上；大型落地式，把工件装在固定的工作台上，测量头安装在回转的主轴上。测量时，测量头与工件表面接触，仪器的回转部分(工作台或主轴)旋转***周。因回转部分的支承轴承精度极高，故回转时测量头对被测表面将产生***高精度的圆轨迹。被测表面的不圆度使测量头发生偏移，转变为电(或气)信号，再经放大，可自动记录在圆形记录纸上，直接读出各部分的不圆度，供评定精度与工艺分析之用。被广泛用于精密轴承、机床及仪器制造工业中。

那么它的工作原理是什么呢？原理是采用半径测量法，工作旋转式。该圆度仪旋转轴系采用高精度气浮主轴作为测量基准；该圆度仪电器部分由高***计算机及精密圆光栅传感器、精密电感位移传感器组成，圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；圆度仪测量软件采用基于中文版WinXP操作系统平台的圆度测量软件，完成数据采集、处理及测量数据管理等工作。

圆度仪基本上是有两种形式的，***种是工作台转动式：工件转动而检测器固定；另***种则是测量轴转动式：工件固定而检测器转动。而根据不圆度测定的要求，圆度仪又必须具备三个特点：1)具有高精度的主轴，以实现零件定心，并同时确定理论圆的中心。(2)具有高灵敏度的传感器。当它以主轴中心为圆心作回转运动时，可以把微小的零件不圆度误差测量出来。(3)具有连续指示或记录的装置。以便将零件的实际轮廓记录下来，进行分析和评定。

我们在使用圆度仪的时候有什么注意事项呢？让我们来看看以下几点：

1. 每天开机后，用酒精（无水乙醇,99.97%）清洁大理石工作台及立柱大理石部分。注意：不要用酒精擦拭驱动箱外壳，因为，外壳部分表面是喷涂油漆的，容易起化学反应，用酒精擦拭后容易影响外观的美观。

2. 注意大理石工作台的T型槽、立柱的丝杆及立柱导轨（立柱后面金属部分）的防锈，定期涂防锈油特别是放长假时***定要注意。具体方法：可以喷WD40在以上地方，过五分钟之后，用无尘纸将多余的WD40擦干净。

3. 在不使用时，应将探针Stylus拆下放置在专用的探针盒里。

4. 需要定期检查供电电源的电压，请用户设备维护专业人员配合，具体方法：检查电压值是否在110~~240V之间，电压的波动是否在允许范围之内，L-火线、N-零线、E-接电线的相序及电压是否正确。

5. 外部供电有无UPS不间断电源保护装置（必须安装），为了防止当电源送电和突然断电引起的峰值电压对控制箱内电路板、电脑及电子元件的损坏。

6. 仪器的环境温度及湿度是否在允许范围之内。操作环境温度的范围：15-30摄氏度，温度梯度变化允许范围：小于2摄氏度（***般环境要求，如加工现场）； 操作环境温度的范围：18-22摄氏度，温度梯度变化允许范围：小于2摄氏度（标准计量室）； 湿度要求：45%-75%之间。

同时，我们的测量方法也是分为回转轴法、三点法、两点法、投影法和坐标法等方法。在测量的时候也会有影响圆度仪测量精度的因素，例如：

1、主轴回转精度。圆度仪测量实际上是***个比较测量的过程，即测量头相对于工件旋转画出的圆周与被测轮廓比较，因此主轴的回转精度直接影响测量结果的不确定度。

2、工件安装误差。包括被测工件相对于圆度仪中心偏差和被测工件的中心线相对于仪器主轴倾斜两种情况。

3、测头形状和半径的选择。正确地选择触头的形状和半径，对测量圆度误差是事关重要的。形状和半径的选择主要根据工件表面的特性，同时兼顾工件硬度等因素，为避免表面粗糙度等微观几何形状的影响，不宜采用针形测头，而采用球形或斧形测头。较小工件可用圆柱形测头。硬度较低的工件，用较大半径的测头，以防止工件表面的塑性变形。

4、测量力的影响。测量力的选择是：被测表面既不会产生塑性变形，同时测头与被测表面保持接触稳定。
