万能角度尺有什么作用？我们应该如何正确读数？

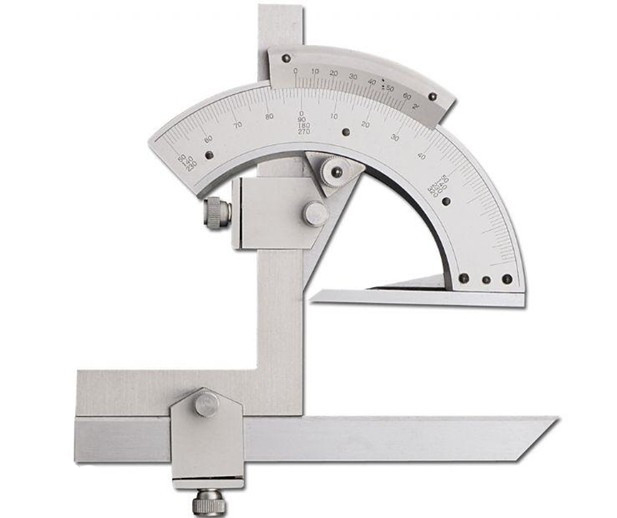

***角度尺是常见的测量工具，那么***角度尺又被称为角度规、游标角度尺和***量角器，是利用游标读数原理来直接测量工件角或进行划线的***种角度量具。***角度尺适用于机械加工中的内、外角度测量，可测 0°-320° 外角及 40°-130° 内角。

***角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标***格的差值为2'，也就是说***角度尺读数准确度为2'。除此之外还有5'和10'两种精度。其读数方法与游标卡尺完全相同。它***主要是用来测量工件内、外角度的量具，以及它的种类分为Ⅰ型Ⅱ型两种，其测量范围分别为0°~320°和0°~360°。***角度尺由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

那么我们在测量的时候应该怎么使用呢？

测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。然后拧紧制动器上的螺母，把角度尺取下来进行读数。

1、测量0°-50°之间角度

角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。

2、测量50°-140°之间角度

可把角尺卸掉，把直尺装上去，使它与扇形板连在***起。工件的被测部位放在基尺和直尺的测量面之间进行测量。也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

3、测量140°-230°之间角度

把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

4、测量230°-320°之间角度

把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。

在读数的时候怎么样才能读到正确的数呢？

***角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。

在***角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形板上，可移动尺是用卡块固定在角尺上。若把角尺拆下，也可把直尺固定在扇形板上。由于角尺和直尺可以移动和拆换，使***角度尺可以测量0o～320o的任何角度。

角尺和直尺全装上时，可测量0o～50o的外角度，仅装上直尺时，可测量50o～140o的角度，仅装上角尺时，可测量140o～230’的角度，把角尺和直尺全拆下时，可测量230o～320o的角度(即可测量40o～130o的内角度)。

***量角尺的尺座上，基本角度的刻线只有0～90o,如果测量的零件角度大于90o，则在读数时，应加上***个基数（90o；180o；270o；）。当零件角度为：>90o～180o，被测角度=90o+量角尺读数，>180o～270o，被测角度=180o+量角尺读数，>270o～320o被测角度=270o+量角尺读数。

用***角度尺测量零件角度时，应使基尺与零件角度的母线方向***致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。

在平时的保养及维护中，我们又能够做些什么？使用前，先将***角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定，即可进行读数；测量完毕后，应用汽油或酒精把***角度尺洗净，用干净纱布仔细擦干，涂以防锈油，然后装入匣内。
