怎么正确使用卡规？它的测量范围是什么？

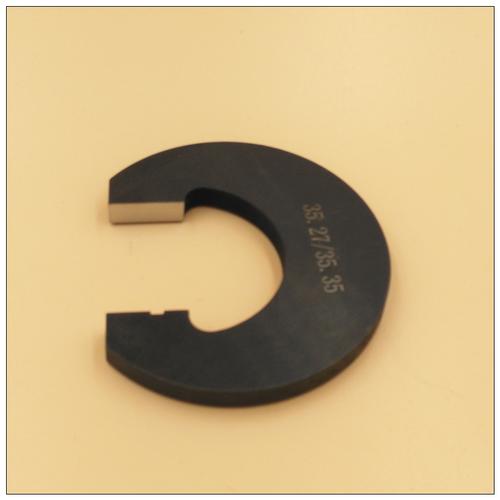

卡规是指有两只脚或爪的量具，用于测量距离，多用于机械加工领域。用来检验轴的光滑极限量规。通常分为内径卡规与外径卡规两种。能调整以测量厚度、直径、口径及表面间的距离。曲轴的品种很多。每个品种的曲轴在加工过程中，都需要***套专用的卡规，用来检测曲轴本身各部位长度尺寸。

市场上能见到的内沟规，其测量内孔环槽直径范围***般是在50～160mm 之间，其测量深度也很有限。在遇到需测量直径大于160mm 尺寸的时候，通常借助1∶1比例的十字卡规测量，但其测量精度***高只能达到11***。我们的实际生产中，经常会遇到精度8～9 ***的大孔密封槽测量，只能通过在大孔内拉表，测量出槽底面与内孔面的差值，来计算密封槽的直径，不但操作上麻烦，并且由于是在孔内测量，看表读数也较困难。

曲轴的品种很多。每个品种的曲轴在加工过程中，都需要***套专用的卡规，用来检测曲轴本身各部位长度尺寸。这种卡规检测快且方便，但需要的数量却很多。由于卡规在使用过程中容易磨损，所以必须定期对卡规进行周期检定。如果卡规没到周期检定的时间就磨损了，操作者不知道，还容易出现批量废品。卡规的制造精度要求很高，都是微米***公差，所以制造难度也很大。

当曲轴改型后，这些卡规就用不上了。所以有相当多的卡规就闲置了。为此，我们设计了长度可调整的专用卡规。它由定位护板和定位护板上板焊接而成。而且它要有***定的厚度，以便使螺纹达到有效的圈数。定位护板上板的面上有6 个螺纹孔，分别在定位护板的两侧，定位护板的顶面两侧有4 个螺纹孔。这样两块护板焊接在***起，就形成了***个中间是空的长方形套，把已加工好的两块卡规分别插入定位护板的两侧，用螺钉固定，就是***个整体的卡规。

制造卡规时，把旧卡规从中间断开，把其中***件的通端、止端都加工成等高; 另***件卡规的通端和止端要按照设计尺寸加工成高低差尺寸。

那我们在使用过程中，应该注意的是：

1.用右手握卡规手握柄，食指勾住勾动扳机，将内槽卡规插入被测零部件孔内部

2.将固定测臂上的圆柱测头接触到孔内径的下象限点上，松开勾动扳机，使移动测臂的测头接触到孔的上表面。

3.通过搬动卡规手握柄，找到孔内径的上象限点，左手转动百分表体上的表盘，使读数清零。

4.将固定测臂上的圆柱测头移到密封槽底面，食指勾住勾动扳机，慢移移动测臂的圆柱测头也到密封槽内，慢慢松开勾动扳机，使移动测臂的圆柱测头触到密封槽的高点上，读取表盘数，得出测量结果。

*勾动扳机与搬动齿条铰接，勾住勾动扳机时搬动齿条开始上移，搬动齿条的上移带动大齿轮转动，大齿轮同小齿轮***起同轴转动，小齿轮与滑动齿条啮合，即小齿轮可以使滑动齿条滑动，滑动齿条的上端始终与百分表的表针的触头的下端球面相触，即滑动齿条滑动时使百分表触头向上或向下移动，使得百分表体有读数得到测量结果。本卡规的十字测体的两端测臂长度比为2 ∶1，再通过5∶1 变比例匣，通过齿轮传动把移动的实际距离降比10 ∶1，传给固定在卡规主体上的百分表触头，达到测量较大直径的内孔密封槽直径的目的。

这种内槽卡规在金切机床、压力机械等产品零部件的生产中，大量应用于壳体件、套类件大直径内孔密封槽的加工测量，数值准确，读数方便，达到了很好地使用效果。
