Sensofar共聚焦白光干涉仪|对印刷电路板的分析

根据印刷电路板（PCB）的用途和设计的不同，制造出来的 PCB会有很大差异。然而，有***些通用元素适用于所有的PCB，这些元素对其正确的实现其功能至关重要。经过长期的积累，Sensofar的分析软件针对铜迹线、通孔和焊盘等元素做出了优化，能更便捷的分析这些特征。

Document preview

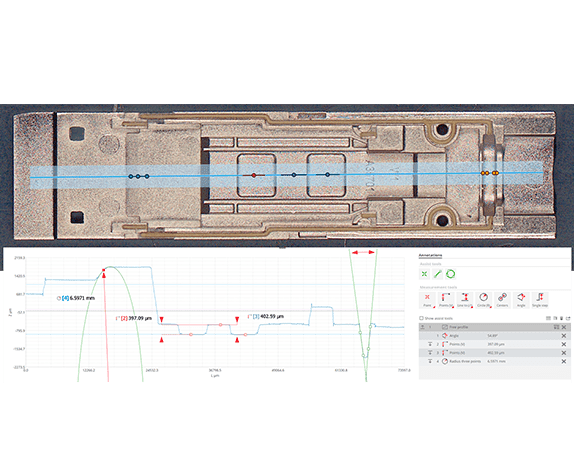

PCB中的金属元件

在这里，我们有***个用于电器的金属部件。在制造的每件产品中都需要检查几个关键尺寸，SensoVIEW灵活的手动选择的方法适合于这种样品类型的表征。

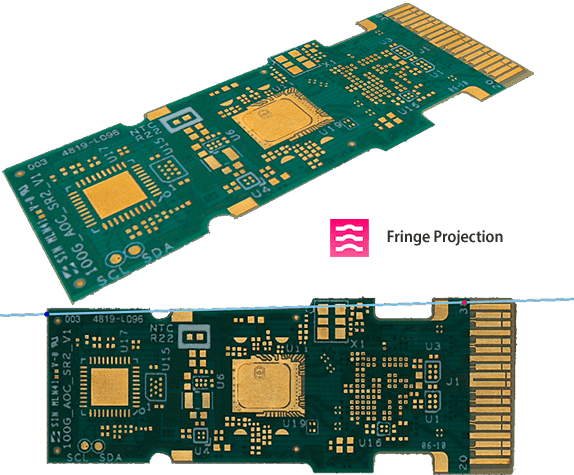

PCB封装兼容性

在完成PCB的所有制造过程后，就会检查电路板的平整度，以确保PCB已经封装良好。平面度由Sz参数表征，在SensoVIEW中会默认计算出该参数。

我们可以看到*高点和*低点的位置，因为SensoVIEW的轮廓分析功能拥有测量轮廓线*高点和*低点的能力。

开口焊盘

作为*常见的焊盘类型，Sensofar开发了***个特定的模块来识别单个焊盘或开发任何给定的结构图形。

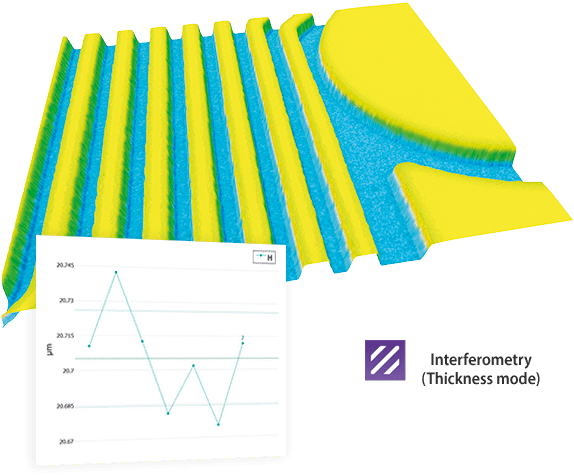

干膜下铜线厚度

干涉技术和共聚焦技术的膜厚模式是该应用的关键技术。我们可以使用这两种技术来查看哪***种技术可以更好地穿透该干膜，还可以在干膜影响测量高度时验证和校正结果。
FTrace分析插件能自动检测不同方向的铜线。SensoPRO中的所有插件都可以看到每个参数数值的趋势。

Bump 分析

这些结构是芯片引脚的基础。它们的位置、高度和直径将决定Bump和引脚的结合。
Bump插件*多可以***次分析14500个Bump。

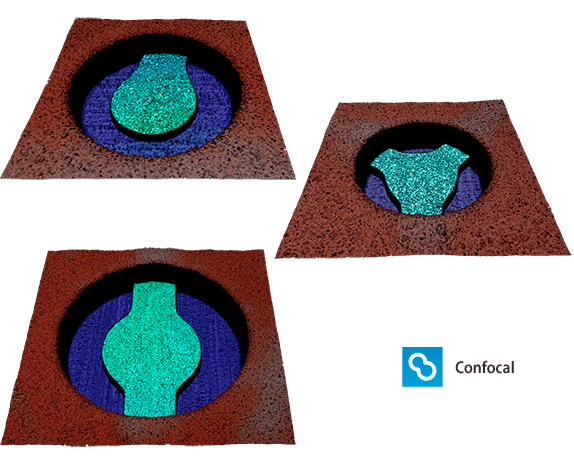

防焊开口

防焊层通常作为保护层应用于印刷电路板（PCB）。防焊开口可以有多个接头。防焊开口插件可以轻松识别不同结构并分析关键参数。

激光切槽

激光切割是半导体领域的主要前端工艺之***。在印刷电路板领域中，它用于制造通信轨道的特征（宽度、深度等）。
Grove profile分析插件已开发用于分析激光切割生成的不同结构。

铜线粘着力

材质的表面光洁度会影响材质的性能。对于电子行业，焊接材料与铜线的粘着力是***个重要的课题。

SensoPRO 软件中的 Surface texture 插件，通过分析两组样品的各个不同的粗糙度参数，用户可以建立粘着力与表面粗糙度参数之间的关系。

金箔

因为表现出了远超其他金属的性能，金箔在高端微电子行业得到了大规模的应用。金箔的性能跟表面状态有关，表面缺陷以及粗糙度的表征都是非常重要的课题。

功能强大的 Surface texture 表面织构模块，通过使用公差来判断哪***部分不符合规格。

(文章来源于仪器网)
