【实验室动态】QD中国样机实验室引进M91快速霍尔测量仪，极

近期，QD中***样机实验室全新引进Lake Shore公司推出的M91快速霍尔测试仪，该快速霍尔测量系统可以与完全无液氦综合物性测量系统-PPMS®DynaCool™无缝连接。全新的M91快速霍尔测量方案采用革新的***体式设计，相比传统的霍尔效应测量解决方案，显著提高了测量的灵敏度、测量速度以及使用便利性。M91将所有必要的测量信号源和锁相等信号处理功能集于***体，在测量低载流子迁移率样品时相比其他测量手段有显著优势。

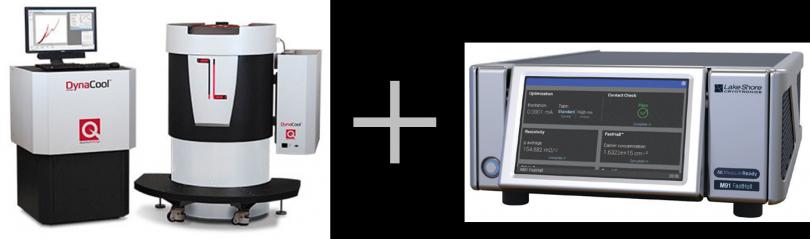

左）：完全无液氦综合物性测量系统-PPMS®DynaCool™，右）：M91快速霍尔测试仪

QD中***样机实验室M91快速霍尔测试仪集成于完全无液氦综合物性测量系统

        M91快速霍尔测试仪能够检测样品电极接触状况并确保测量始终处于标准样品条件下进行。尤其在测量低载流子迁移率材料时，M91可以更快、更准确地完成相关测量。得益于仪器特有的FastHall技术，消除了在测量过程中翻转磁场的必要性，测量速度可达传统方法的100倍，几秒钟内即可精确测量流动性极低的材料，使得该选件在PPMS上的测量效率大幅提升, 即便是在范德堡测量法(vdP)几何接线的测量过程中，也可以更快地分析低载流子迁移率材料样品。

M91快速霍尔测试仪可以直观判定样品接触电极质量

FastHall可以覆盖更低的载流子迁移率测量范围

产品特点：

✔ 采用FastHall技术，在测量过程中无需进行磁场翻转

✔ 全自动检查样品引线接触质量，提供完整的霍尔分析

✔ 计算范德堡接线样品以及Hall Bar样品相关参数

✔ FastHall测量技术在采用范德堡接线时可将载流子迁移率测量极限缩小到0.001 cm2/(V·s)

✔ 可在显示屏直观显示检测过程，并具有触摸操作功能实时执行相关测量指令

标准电阻套件——M91可以通过DynaCool杜瓦LEMO接口连接进行测量

PPMS与M91的集成示例

标准测量模式下 PPMS DynaCool 采用自带样品托进行测量

PPMS样品托电极接线方案

        该联用方案支持范德堡vdPauw 4引线连接以及Hall Bar 6引线连接模式，样品引线通过样品托底部针脚与PPMS样品腔连接并通过杜瓦侧面Lemo接口连接到M91测量单元上。该方案可以快速适配PPMS DynaCool系统并具有标准电阻测量范围（Max 10 MΩ），使用常见的PPMS电学测量样品托即可完成相关测试。

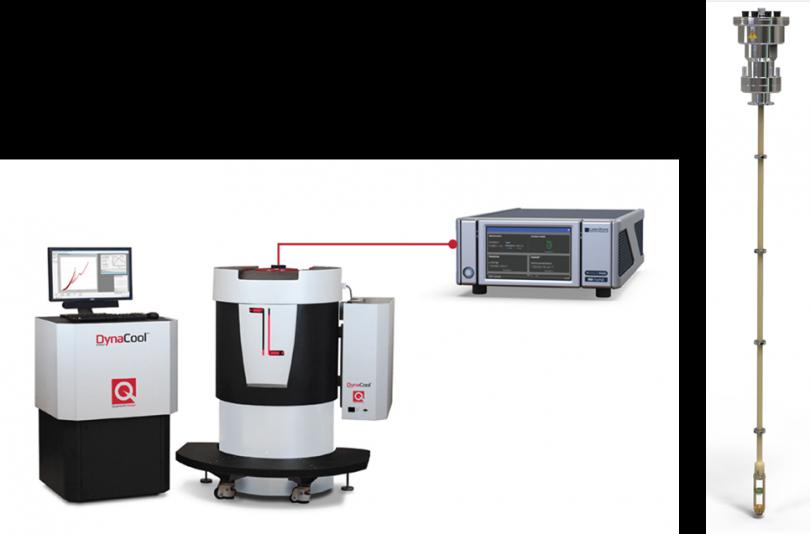

左）：M91通过多功能杆顶部的接口直接连接；右）：M91高阻模式PPMS多功能样品杆

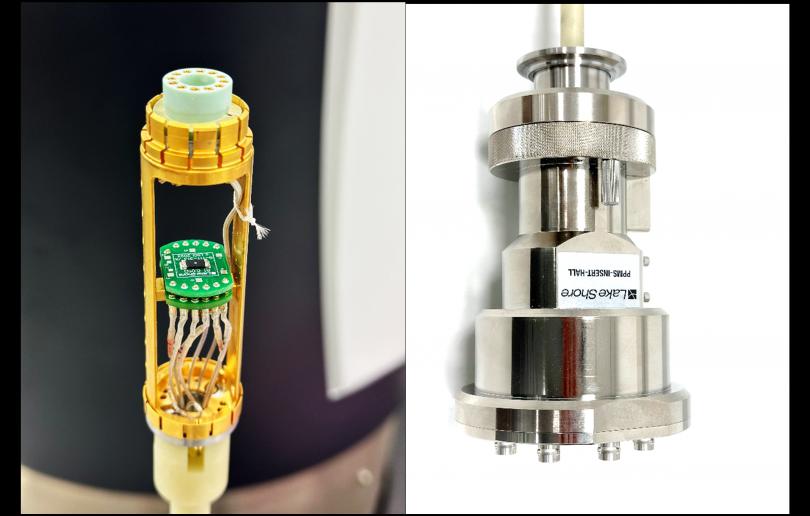

左) 高精度电学输运样品杆样品台 右) 样品杆顶部接口

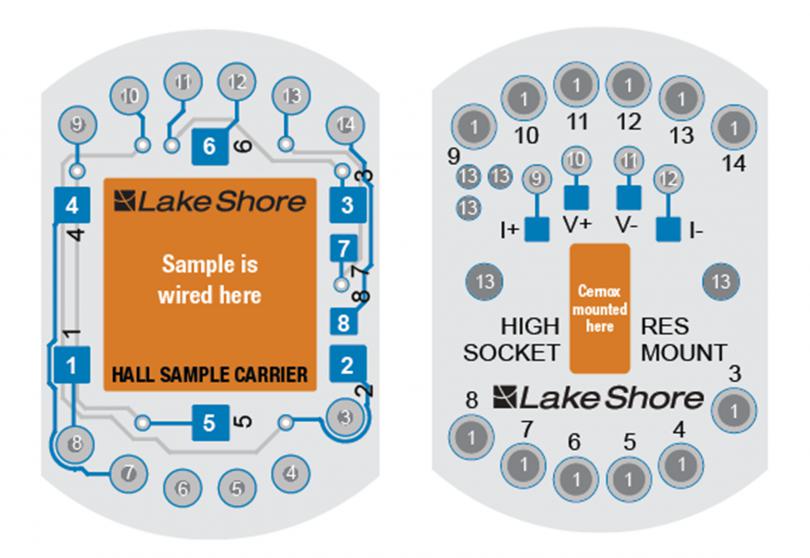

左）：样品板；右）：样品板插座

        此外，针对有高阻小信号测量需求的客户，QD中***样机实验室也匹配了LakeShore提供的高阻测量方案。该方案通过专用的多功能样品杆将样品板电极引线通过同轴电缆从样品腔顶部引出，从而获得更好的信噪比和更大的电阻测量范围（Max 200 GΩ）。

        M91组件自带的MeasureLINK软件与PPMS MultiVu深度集成，可以与MultiVu工作在同***台主机上亦或是同***局域网下的任意***台主机上对系统进行控制。

        2K温度下使用PPMS 0-9T扫场的砷化镓二维电子气薄膜，采用范德堡测量法横向及纵向电输运测量结果准确反应了材料的整数量子霍尔效应

        传统的直流场霍尔效应测量适用于具有较高迁移率的简单材料，但伴随着载流子迁移率的降低，测量难度增加，精度降低。在光伏、热电和有机物等前景广阔的新型半导体材料中，测量难度就增加了不少。

        交流锁相技术结合先进锁相放大器和更长测量窗口，可以提取更小的霍尔电压信号，目前常用于探索低迁移率材料。然而，延长测量间隔会增加热漂移效应带来的误差，并且需要更长的时间来获得结果，有时甚至需要数小时。FastHall 技术有效解决了这些问题，甚至可以在几秒钟内精确测量极低迁移率的材料，极大的拓宽了材料研究测试的范围。

        为了便于广大客户全面了解和亲身体验M91快速霍尔测试仪，QD中***样机实验室引进了该设备样机，现已安装于公司样机实验室并调试完毕。即日起，我们欢迎对该设备感兴趣的老师和同学来访，我们在QD中***样机实验室恭候大***的到来。
