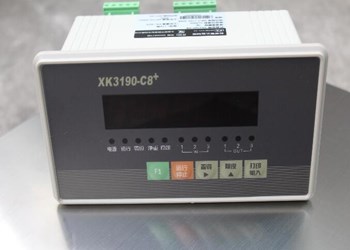

XK3190-C8+称重显示控制器

资料简介：

XK3190-C8+称重显示控制器

XK3190-C8+称重显示控制器采用MCS—51单片微处理器及高速的Σ-△A/D 转换技术，对重量进行转换显示，可达80次/秒的转换速度。本显示器可方便地与电阻应变式传感器连接组成配料秤、定量包装秤、控制秤等，适用于各种高速度与高精度称重要求的控制场合。

XK3190-C8+称重显示器主要功能和特点：

1、集成了加法秤、减法秤、分选秤功能，具备 3 路外控输入和 3 路控制输出；

2、标准异步串行通讯接口（RS232 或 RS422/485），灵活的通讯方式（连续发送和指令应答）；

3、0-20mA/4-20mA(或 0-5V/0-10V) DA 精确输出，可校准；

4、上下限报警输出设置；

5、高精度 A/D 转换，可读性达 1/30000；

6、5 点非线性修正；

7、换表无需重新标定，只需输入原仪表的参数即可使用；

8、大屏幕显示输出；

9、灵活的峰值保持功能；

10、称量数据累计量和累计次数等信息的贮存、检查、删除处理，具有断电数据保护；

11、可连接串行打印机，打印称重记录、累计量或配方，手动或者自动打印可选；

12、具备去皮功能，在自动控制开始可以选择是否自动去皮；

13、AD 数据的数字滤波强度可根据需要设置更改；

14、多种操作信息和出错信息提示；

15、打印单位选择：kg、t、g、lb；

16、具有精确的时钟、日历、自动闰年、闰月，不受断电影响；

17、具备恢复出厂设置功能；

18、抗干扰性能强，可靠性高；

主要参数：

1、型号：XK3190-C8+称重显示控制器

2、准确度等***：3***，n=3000

3、输入信号范围：-19mV～+19mV

4、非线性：≤0.01%F.S

5、传感器连接个数：

1～8 只 350Ω传感器

6、传感器供桥电源：DC 5V；350mA

7、传感器连接方式：采用6线制，长线自动补偿。

8、显示：

单排7位LED，字高 0.5 英寸，11个状态指示灯

9、分度值：1/2/5/10/20/50/100 可选

10、时钟：可显示实时时间，日期。

11、键盘：采用5个轻触按键

12、大屏幕显示接口：采用串行输出方式，20mA恒流源信号。

13、通讯接口：

串行 RS232/RS422/RS485，任选***种；波特率 1200～9600 可选

14、打印接口：与串口共用，可连接串行打印机

15. 继电器输出：触点容量 AC：220V；0.5A

16、外控输入：开关触点（闭合控制有效）

17、使用电源：AC 110V～230V，50/60Hz 1A

18、使用温度、湿度：0℃～40℃；≤90％RH

19、储运温度：-20～50℃

20、外型尺寸(mm)：机壳：150×76×85（宽×高×深）面板：172×93×3 （宽×高×厚）

21、自重量：700g 左右
