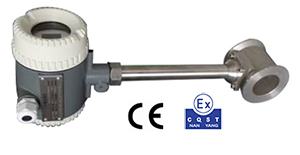

MDS53系列智能涡街流量计的性能优点及选型
（1）MDS53系列智能涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用 进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
（2）MDS53系列智能涡街流量计 大优点是抗振性能特别好，无零点漂移，可靠性高。
通过长时间对涡街流量计进行的大量波形分析和频谱分析，MDS53设计出了 佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用 进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而 大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。使涡街流量计具有很强的抗振动能力。
（3）结构简单牢固，无可动部件，可靠性高，使用维护方便。
（4）检测元件不与介质接触，性能稳定，使用寿命长
传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，具有通用性好和稳定性高的特点。
（5）输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网。
（6）涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
（7）***压力损失小。
（8）在 定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
应用范围广，蒸汽、气体、液体流量均可
MDS53智能涡街流量计的技术参数
1、 测量介质：蒸汽（饱和蒸汽、过热蒸汽）、 般气体和液体。
2、 测量范围
|
测量流体
|
流速下限（m/s）
|
流速上限(m/s)
|
|
气体（含蒸汽）
|
7
|
70
|
|
液体
|
0.7
|
7
|
3、 额定压力：DN25-DN150为4.0MPa、DN200-DN300为1.6Mpa
其它压力等 为协议供货。
4、 管道口径：DN25—300mm，DN300-1000为插入式。
5、 测量准确度及重复性：
|
测量流体
|
准确度
|
重复性
|
|
气体（含蒸汽）
|
1.5
|
0.33%
|
|
液体
|
1.0
|
0.5%
|
6、 测量范围：1:6---1:30
7、 流体温度：-40℃～250℃(普通型)，100℃～350℃(高温型)
8、 结构类型： 体型涡街流量计和插入式涡街流量计
9、 本体材质：304，其他材质协议供货。
10、 防护等 ：普通型IP65,潜水型IP68.防爆标志：本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
11、 压力损失系数：符合JB/T9249标准 Cd≤2.4
12、 电气接口：M20*1.5
MDS53系列智能涡街流量计的选型表
|
种类代码
|
MDS53
|
涡街流量计
|
|
|
安装形式
|
F
|
法兰型
|
|
|
H
|
夹持型
|
|
|
P
|
插入式
|
|
|
测量介质
|
|
L
|
液体
|
|
|
G
|
气体
|
|
|
S
|
蒸汽
|
|
|
公称通径
|
15
|
DN15
|
|
|
25
|
DN25
|
|
|
32
|
DN32
|
|
|
40
|
DN40
|
|
|
50
|
DN50
|
|
|
……
|
|
|
|
450
|
DN450
|
|
|
表头显示
|
D
|
带数字式就地液晶显示
|
|
|
N
|
无显示表头
|
|
|
供电电源
|
1
|
12VDC或24VDC
|
|
|
2
|
3.6V锂电池
|
|
|
3
|
双电源供电（24VDC和3.6V锂电池
|
|
|
|
A
|
二线制，4-20mADC输出
|
|
|
输出信号
|
|
|
B
|
脉冲输出
|
|
|
C
|
R485通讯
|
|
|
D
|
无输出
|
|
|
额定压力等
|
16
|
1.6MPa
|
|
|
25
|
2.5MPa
|
|
|
40
|
4.0MPa
|
|
|
63
|
6.3MPa
|
|
|
C
|
其它
|
|
|
流体温度
|
E
|
≤280℃
|
|
|
防护等
|
0
|
IP65
|
|
|
防爆等
|
A
|
无防爆
|
|
|
B
|
隔爆型
|
|
|
C
|
本安型
|
|
