德***莱克LIK品牌-进口自力式差压阀是 种不需要外加能源而能自动调节 种或两种介质压差，使压差维持在恒定值。用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件。
进口自力式微压调节阀的概述
进口自力式差压阀是 种不需要外加能源而能自动调节 种或两种介质压差，使压差维持在恒定值，如在工业炉气体燃烧系统中，用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件，节省燃料及投资，也可以作为煤气、天燃气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。还可用于氢冷发电机组密封油系统，控制密封油与氢气间的压力差，以确保可靠密封。
进口自力式微压调节阀的主要特点
1、执行机构元件 为灵敏， 微小的压力变化会感测出来。
2、无填料，阀杆上下活动时不存在磨擦，密封可靠。
3、压力调节 为方便，无需停止生产即可进行设定值调整。
4、阀体为四通形式，K，B型可通用 种阀体。
进口自力式微压调节阀的结构与原理
微压阀主要由检测执行机构与调节机构两部分组成。其结构与原理详见图 。

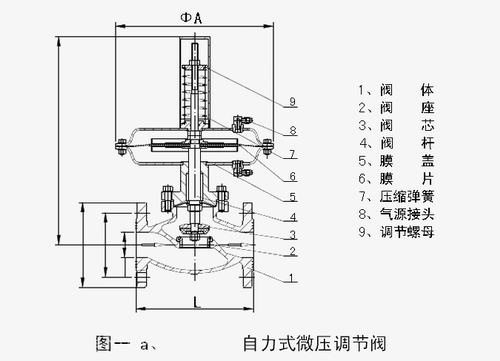

图 a、用于控制阀后压力的微压阀，阀的作用方式为压闭型。其原理如下：介质由箭头方向流入阀体，经阀芯、阀座节流后输出。另 路经联接管进入检测机构上膜室，作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯、使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。设定值可通过弹簧的调节而达到。

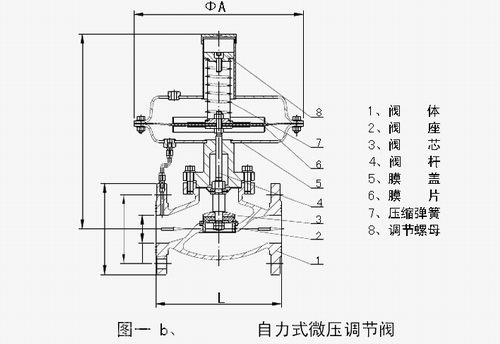

图 b、用于控制阀前压力的微压阀，阀的作用方式为压开型。其原理如下：介质由箭头方向流入阀体，另 路经联接管进入检测机构下膜室，作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯、使阀门开启度增大，直至阀前压力下降到设定值为止。同理，如阀前压力降低，作用于膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。设定值也可通过弹簧的调节而达到。
进口自力式微压调节阀的主要零部件的材质
|
零件名称
|
材料
|
|
阀体
|
ZG230～450、 ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
|
|
阀芯
|
1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
阀座
|
1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
阀杆
|
1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
|
|
橡胶膜片
|
夹增强涤纶织物丁晴橡胶、氟橡胶
|
|
膜盖
|
A3、1Cr18Ni9Ti
|
进口自力式微压调节阀的主要技术参数
|
公称通径DN（mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系统（KV）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
额定行程（mm)
|
6
|
8
|
10
|
15
|
20
|
|
公称压力PN（MPa)
|
0.10、1.0
|
|
差压调节范围（KPa)
|
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100
|
|
介质温度（℃）
|
≤80
|
|
调节精度（%）
|
≤10
|
|
允许泄漏
|
LIKTRCP/ZZVP
|
10-4×阀额定容量（Ⅳ ）
|
|
量（1/h)
|
ZZCN
|
5×10-3×阀额定容量（Ⅱ ）
|
