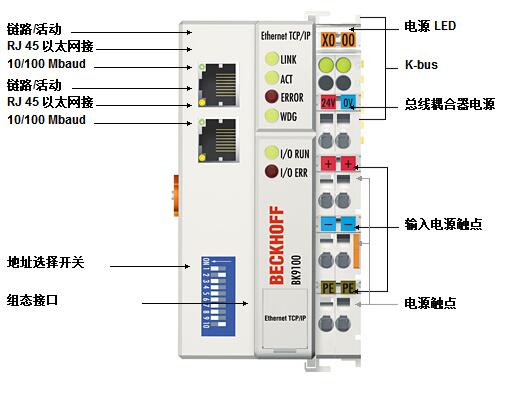

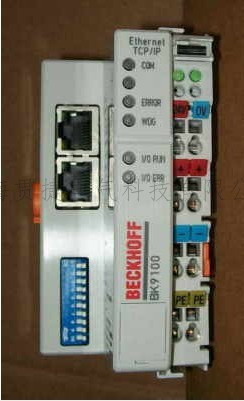

BK9100 | Ethernet TCP/IP 总线耦合器

BK9100 总线耦合器用于将模块化、可扩展的电子端子排连接到以太网系统。 个节点由 个总线耦合器、1- 64 个任意数量的端子模块以及 个末端端子模块组成。

总线耦合器能自动识别所连接的端子模块，并自动将输入/输出分配到过程映像区的字中。BK9100 总线耦合器支持 10 Mbit/s 和 100 Mbit/s 以太网。通过 个普通的 RJ 45 接头连接。在 DIP 开关（可自由选择起始地址偏移量）上设定 IP 地址。在有 DHCP（用于分配逻辑 IP 地址到物理节点地址 [MAC-ID] 的服务协议）的网络中，总线耦合器从 DHCP 服务器获得 IP 地址。

与 BK9000 不同的是，BK9100 多了 个 RJ 45 端口。两个以太网端口都作为 2 通道交换机运行。因此，I/O 站可组态为总线型拓扑结构，而不是传统的星型拓扑结构。这在许多应用中可显著降低布线工作量以及成本。两个耦合器之间的 大距离为 100 m。如果将 多 20 个 BK9100 总线耦合器 联，总线距离 远可达 2 km。

BK9100 支持 ADS TwinCAT 系统通讯。通过 TwinCAT I/O 可以让组态工具软件和 NT/2000/XP 驱动程序用于任 所需的高 语言（DLL）以及 VB 应用程序（ActiveX）。通过 OPC 服务器，带 OPC 接口的应用程序可以访问 ADS（然后是 BK9100 或 BK9050）。除了 ADS 之外，总线耦合器也支持开放式 Modbus（Modbus TCP）协议，该协议是建立在 TCP/IP 基础上的 个简单易行的主/从协议，受到广泛应用。

对模拟量 I/O、位置测量等复杂信号的处理

总线耦合器 BK9100 可连接所有总线端子模块。

模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每 个具体应用 佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式***存储这些设置。

当然，总线耦合器也可以由控制系统来控制。在启动阶段，可编程逻辑控制器（PLC）或工业 PC（IPC）通过功能块（FB）对整个外围设备进行配置。如果需要，控制器可以上传分布式生成的组态数据，以便于集中管理和存储这些数据。因此，在更换 个总线端子模块时，不需要重新进行调整。上电后，控制器自动执行所需配置。
