数字量输入端子模块 KL1382 借助电流回路和低于 5 V 的电压分析热敏电阻传感器的输入信号。KL1382 是 种用于 PTC 传感器热机保护的监控设备，适用于对电机、轴承以及其它设备进行直接监控。在过程映像中， 个位指示传感器的状态，另 个位报告短路或断线情况。红色或绿色 LED 指示两个输入位的状态。
| 技术参数 |
KL1382 | KS1382 |
| 输入点数 |
2 |
| 额定电压 |
24 V (-15 %/+20 %) |
| 信号“0”脱扣 |
≤ 1.5 kΩ |
| 信号“1”超温 |
≥ 3 kΩ |
| 传感器电压 |
≤ 5 V |
| 诊断 |
开路监视 > 8 kΩ，短路诊断< 25 Ω |
| 输入滤波 |
30 ms |
| K-bus 电流消耗 |
5 mA |
| 电气隔离 |
500 Vrms (K-bus/现场电位) |
| 过程映像中的位宽 |
4 个输入位 |
| 组态 |
无地址或组态设置 |
| 重量 |
约 55 g |
| 工作/储藏温度 |
0…+55 °C/-25…+85 °C |
| 相对湿度 |
95 %，无冷凝 |
| 抗振/抗冲击性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 标准 |
| 防护等 /安装位置 |
IP 20/可变 |
| 可插拔接线 |
适用于所有 KSxxxx 总线端子模块 |

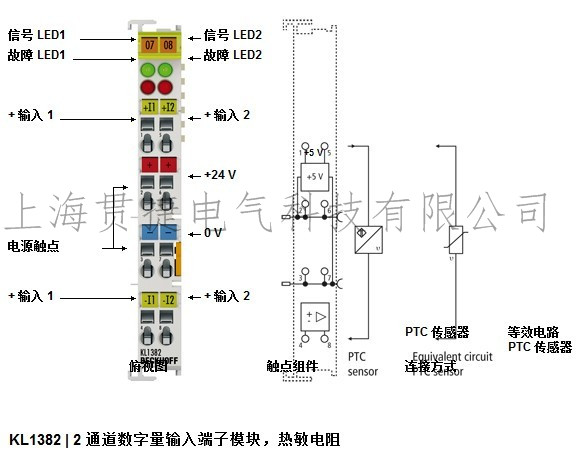

KL1382 | 2 通道数字量输入端子模块，热敏电阻
