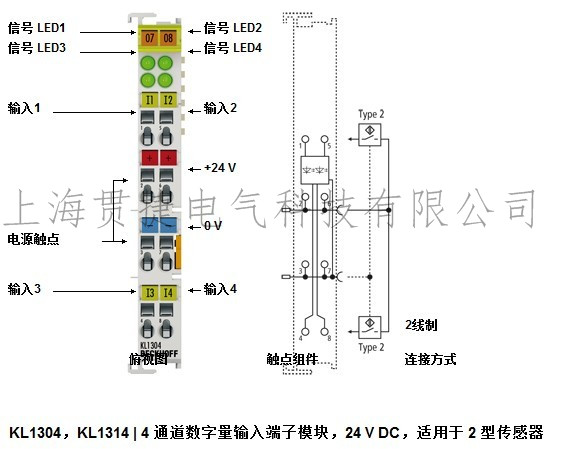

KL1304 和 KL1314 数字量输入端子模块从处理层获得二进制控制信号，并以电气隔离的形式将这些信号传输到更高层的自动化单元。KL1304 和 KL1314 带有不同速度的输入滤波。每个总线端子模块含有 4 个通道，每个通道都有 个 LED 用来指示其信号状态。KL1304 和 KL1314 特别适合安装在控制柜内，以节省空间。输入信号符合 IEC 61131-2，类型 2 标准，因此可以连接 2 线制传感器。
| 技术参数 |
KL1304 | KS1304 |
KL1314 | KS1314 |
| 输入点数 |
4 |
| 额定电压 |
24 V DC (-15 %/+20 %) |
| “0“ 信号电压 |
-3…+5 V (IEC 61131-2，类型 2) |
| “1“ 信号电压 |
11…30 V (IEC 61131-2，类型 2) |
| 输入滤波 |
3.0 ms |
0.2 ms |
| 输入电流 |
6 mA (IEC 61131-2，类型 2) |
| K-bus 电流消耗 |
3 mA |
| 电气隔离 |
500 Vrms (K-bus/现场电位) |
| 过程映像中的位宽 |
4 个输入位 |
| 组态 |
无地址或组态设置 |
| 重量 |
约 50 g |
| 工作/储藏温度 |
0…+55 °C/-25…+85 °C |
| 相对湿度 |
95 %，无冷凝 |
| 抗振/抗冲击性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 标准 |
| 防护等 /安装位置 |
IP 20/可变 |
| 可插拔接线 |
适用于所有 KSxxxx 总线端子模块 |
