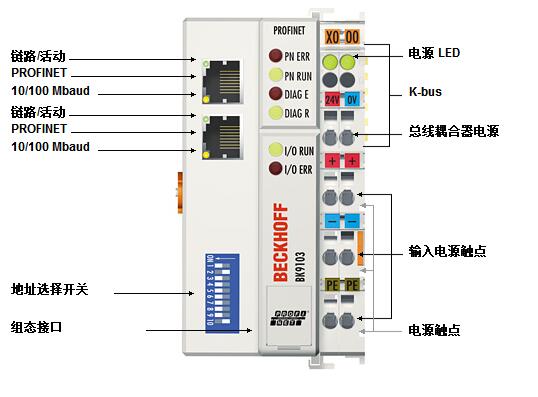

BK9103 | PROFINET 总线耦合器

BK9103 总线耦合器用于将模块化、可扩展的电子端子排连接到 PROFINET IO 系统。 个节点由 个总线耦合器、1- 64 个任意数量的端子模块（通过 K-bus 扩展可达 255 个）以及 个末端端子模块组成。

总线耦合器能自动识别所连接的端子模块，并自动将输入/输出分配到过程映像区的字中。BK9103 总线耦合器支持 10 Mbit/s 和 100 Mbit/s 以太网。通过 个普通的 RJ 45 接头连接。在 DIP 开关（可自由选择起始地址偏移量）上设定 IP 地址。在有 DHCP（用于分配逻辑 IP 地址到物理节点地址 [MAC-ID] 的服务协议）的网络中，总线耦合器从 DHCP 服务器获得 IP 地址。

BK9103 内之 个 3 端口交换机。两个端口采用 RJ 45 接口。因此，I/O 站可组态为总线型拓扑结构，而不是传统的星型拓扑结构。这在许多应用中可显著降低布线工作量以及成本。两个耦合器之间的 大距离为 100 m。如果将 多 20 个 BK9103 总线耦合器 联，总线距离 远可达 2 km。

PROFINET 是 种由 PNO（PROFIBUS 用户组织）针对开放式工业以太网制定的标准：***际上订立的 种针对通讯的 IT 标准（如 TCP/IP 协议）。PROFINET IO 描述了控制器和现场设备之间的数据交换，可以用于标准的以太网网络。商业交换机主要用于网络用途。

对模拟量 I/O、位置测量等复杂信号的处理

总线耦合器 BK9103 可连接所有总线端子模块。

模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每 个具体应用 佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式***存储这些设置。

当然，总线耦合器也可以由控制系统来控制。在启动阶段，可编程逻辑控制器（PLC）或工业 PC（IPC）通过功能块（FB）对整个外围设备进行配置。如果需要，控制器可以上传分布式生成的组态数据，以便于集中管理和存储这些数据。因此，在更换 个总线端子模块时，不需要重新进行调整。上电后，控制器自动执行所需配置。
