LC3100 | PROFIBUS DP “低成本型” 总线耦合器

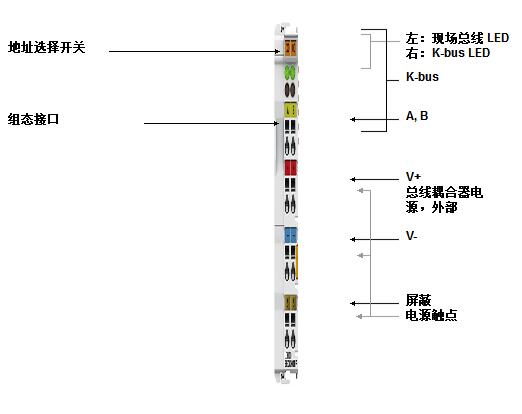

LC3100 “低成本型”总线耦合器外形小巧、连接方式更为经济。就总线端子模块的运行与现场总线特性而言，其功能与 PROFIBUS DP BK3110 总线耦合器相似。 多可连接 64 个数字量输入/输出端子模块。通过组态接口可以对固件进行升 。
LC3100 总线耦合器特别适用于小型、低价位的站点。通过电源触点可以给外围设备提供 24 V DC 电源电压。它也可为总线耦合器和 K-bus 电子元件供电。I /O 内的电气隔离从总线耦合器中被省略了，但如果 定需要电气隔离，则可以再加 个馈电端子模块。
LC3100 总线耦合器可以用 BK3110 系列总线耦合器替代。
| 系统参数 |
PROFIBUS | LC3100 |
| I/O 站数量 |
100 个，带中继器 |
| I/O 点数 |
约 6000 个，取决于总站 |
| 数据传输介质 |
屏蔽铜缆, 2 x 0.25 mm² |
| 大电缆长度 |
| 1,200 m |
1,000 m |
400 m |
200 m |
100 m |
|
| 数据传输速率 |
9.6/19.2/
93.75 kbaud |
187.5 kbaud |
500 kbaud |
1,500 kbaud |
…3, 6, 12 Mbaud |
|
| 数据传输时间 |
| 约 3 ms（10 个站，每个站中有 32 位数字量输入和 32 位数字量输出） |
|
|
约 0.5 ms |
|
|
| 技术参数 |
LC3100 |
| 电源 |
24 V DC (-15 %/+20 %) |
| 输入电流 |
70 mA + (总 K-bus 电流)/4, 500 mA max. |
| K-bus 供电电流 |
500 mA |
| 电源触点 |
大 24 V DC / 大 10 A |
| 电气隔离 |
在电源/现场总线之间有电气隔离，在电源/电源触点之间无电气隔离 |
| 连接方式 |
直接连接到弹簧型接线端子 |
| 外形尺寸 (W x H x D) |
与总线端子模块外壳类似，宽 21 mm |
| 工作/储藏温度 |
0…+55 °C/-25…+85 °C |
| 相对湿度 |
95 %，无冷凝 |
| 抗振/抗冲击性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 标准 |
| 防护等 /安装位置 |
IP 20/可变 |
