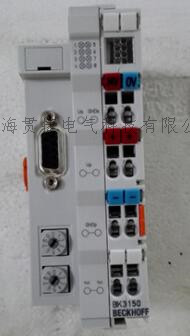

BK3150 | PROFIBUS DP “紧凑型”总线耦合器
用于 PROFIBUS DP 的“紧凑型”总线耦合器 BK3150 扩展了 Beckhoff 总线端子模块系统，具有外形精巧、性价比高的特点。 多可以连接 64 个总线端子模块；通过端子模块总线扩展，则 多可连接 255 个总线端子模块。PROFIBUS 总线耦合器具有自动检测波特率的功能（ 大为 12 Mbaud），有两个地址选择开关用于地址分配。对于现场总线连接，可以提供 个用于 ZS1031-3000 或 ZB3100 PROFIBUS 连接器的 D-sub 9 针接口。
| 系统参数 |
PROFIBUS | BK3150 |
| I/O 站数量 |
100 个，带中继器 |
| I/O 点数 |
约 6000 个，取决于总站 |
| 数据传输介质 |
屏蔽铜缆, 2 x 0.25 mm² |
| 大电缆长度 |
| 1,200 m |
1,000 m |
400 m |
200 m |
100 m |
|
| 数据传输速率 |
9.6/19.2/
93.75 kbaud |
187.5 kbaud |
500 kbaud |
1,500 kbaud |
…3, 6, 12 Mbaud |
|
| 数据传输时间 |
| 约 3 ms（10 个站，每个站中有 32 位数字量输入和 32 位数字量输出） |
|
|
约 0.5 ms |
|
|
| 技术参数 |
BK3150 |
| 总线端子模块数量 |
64 (通过 K-bus 扩展可达 255) |
| 现场总线的 大字节数 |
128 byte 输入和 128 byte 输出 |
| 数据传输速率 |
自动检测 大 12 Mbaud |
| 总线接口 |
1 个 D-sub 9 针接口，带屏蔽 |
| 电源 |
24 V DC (-15 %/+20 %) |
| 输入电流 |
70 mA + (总 K-bus 电流)/ 大 4, 500 mA |
| K-bus 供电电流 |
1,000 mA |
| 电源触点 |
大 24 V DC / 大 10 A |
| 电气隔离 |
500 Vrms （电源触点/电源电压/ 现场总线） |
| 重量 |
约 100 g |
| 工作/储藏温度 |
0…+55 °C/-25…+85 °C |
| 相对湿度 |
95 %，无冷凝 |
| 抗振/抗冲击性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 |
符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等 /安装位置 |
IP 20/可变 |
