产品选型cindbest代理台湾手动探针座型号如下:
CB-700 | CB-100 | CB-40-T | CB-40 |
亚微米电路/射频测试针座 | 亚微米电路/射频测试针座 | 电路/射频测试针座 | I/O Pad/ Electro -Optics光电测试针座 |
特点 |
亚微米工艺集成电路电路测试 | 亚微米工艺集成电路电路测试 | 线性移动 | 价格实惠 |
线性,无后座力移动 | 线性,无后座力移动 | I/O Pad 点测 | 线性移动 |
可以配合同轴/三轴探针夹具使用 | 可以配合同轴/三轴探针夹具使用 | 电路点测 | I/O Pad 点测 |
夹具可以30度范围倾仰 | 夹具可以30度范围倾仰 | 射频测试 | 光电器件点测 |
可以使用钨探针 | 可以使用钨探针 | 较小的体积 | 体积小 |
可以配置为东/南/西/北四个方向的射频针座 | 可以配置为东/南/西/北四个方向的射频针座 | 可以配合同轴/三轴探针夹具使用 | 可以配合同轴/三轴探针夹具使用 |
射频测试能力:直流到 40GHz ~ 120GHz | 射频测试能力:直流到 40GHz ~ 120GHz | | |
可以配合使用校准片和校准软件 | 可以配合使用校准片和校准软件 | | |
探头接口和线缆45度连接,无需L型转接头 | 探头接口和线缆45度连接,无需L型转接头 | | |
探头可以拆卸维修 | 探头可以拆卸维修 | | |
带射频测试线固定装置 | 带射频测试线固定装置 | | |
规格 |
X-Y-Z方向行程 | X-Y-Z移动行程 | X-Y-Z移动行程 | X-Y-Z移动行程 |
8 x 8 x 8mm | 12 x 12x 12mm | 12 x 12 x 12mm | 12 x 12 x 12mm |
线性移动 | 线性移动 | 线性移动 | 线性移动 |
丝杠精度 | 丝杠精度 | 丝杠精度 | 丝杠精度 |
700 Thread / Inch | 100 Thread / Inch | 80 Thread / Inch | 40 Thread / Inch |
移动精度 | 移动精度 | 移动精度 | 移动精度 |
0.1 微米 | 0.7 微米 | 2 微米 | 10 微米 |
尺寸 |
100长 x 140宽 x100mm高 | 90长 x 130宽 x 90mm高 | 52宽 x 96长 x 76mm高 | 38宽x 62长 x 45mm高 |
重 1100 克 | 重700 克 | 重 350 克 | 重200 克 |
附件 |
三轴探针夹具 同轴探针夹具 磁力底座 磁力翻转底座 真空底座 |
电动针座升级 射频探头 光纤探头 低电流/电容点测配件 高压配件 |
探针定位器安装指南
● 使用配套螺丝将夹具倾仰安装固定到探针座上,可以根据需要进行上下调节位置
● 将探针座摆放在U型平台上固定好,拧松倾仰夹头4个螺丝,把夹具金属杆放入限位孔内,调整合适位置后拧紧螺丝
● 用镊子夹住探针中部,将弹簧夹具的弹簧压缩至探针固定孔露出,将探针插入固定孔,调整好位置后放松弹簧(注意:操作过程中不要触碰到针尖,否则针尖会变弯)
(倾仰夹头) (夹头按需要可上下调节)
(将锁紧螺母拧松,将夹具杆推入合适的位置) (将此滑套往后推,用镊子夹住探针推入夹针孔内)
配件
探针夹具
● 弹簧式
使用便利,可用于较短时间的大电流(超过1安培)稳定性好,采用进口同轴线缆,精度漏电为10PA,输出BNC(male)接头
● 管状式
测量微弱电流用,同时可接高压,采用进口triax线缆,前端管装屏蔽结构,漏电小于100FA,高压可耐1000V(需要配合屏蔽箱)
美国GGB探针

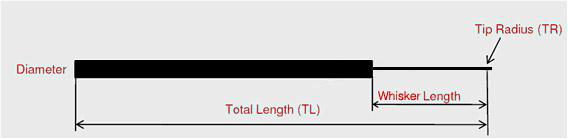

型号 | 针尖直径 | 针杆直径 | 针长 | 材质 | 根/盒 |
软针类:适用于集成电路内部线路点针
|
T-4-5 | 0.2 微米 | 0.51mm | 51mm | 硬钨材质 | 5 |
0.2微米直径的针须焊接于镍质针杆上 | |
T-4-10 | 0.7 微米 | 0.51mm | 51mm | 硬钨材质 | 5 |
0.7 微米针须焊接于镍质针杆上 | |
硬针类:适用于集成电路电极点针
|
ST-20-0.5 | 1 微米 | 0.51mm | 38mm | 硬钨材质 | 10 |
ST-20-1.0 | 2 微米 | 0.51mm | 38mm | 硬钨材质 | 10 |
ST-20-2.0 | 5 微米 | 0.51mm | 38mm/20mm | 硬钨/铍铜材质 | 10 |
ST-20-5.0 | 10 微米 | 0.51mm | 38mm/20mm | 硬钨/铍铜材质 | 10 |
ST-20-10 | 20 微米 | 0.51mm | 38mm/20mm | 硬钨/铍铜材质 | 10 |
