空气质量变送器 模拟量型

1.2功能特点

* 量程：0-1000ug/m3，分辨率1ug/m3

* PM2.5、PM10同时输出

* 独有双频数据采集及自动标定技术，***致性可达±10%

* 采用的激光防衰减技术，保证设备长期稳定性

* 标准ModBus-RTU通信协议，接入方便

空气质量变送器 模拟量型

技术参数

直流供电（默认） 10~30V DC

功耗 0.5W

变送器电路工作温度 -20℃~+60℃，0%RH~80%RH

通信接口 485通讯（modbus）协议 波特率：2400、4800（默认）、9600 数据位长度：8位 奇偶校验方式：无 停止位长度：1位 默认ModBus通信地址：1 支持功能码：03

参数设置 用提供的配置软件通过485接口进行配置

分辨率 1ug/m3

精度 ±10%

测量范围 PM2.5 0~1000ug/m3 PM10 0~1000ug/m3

响应速度 ≤90S

预热时间 ≤2min

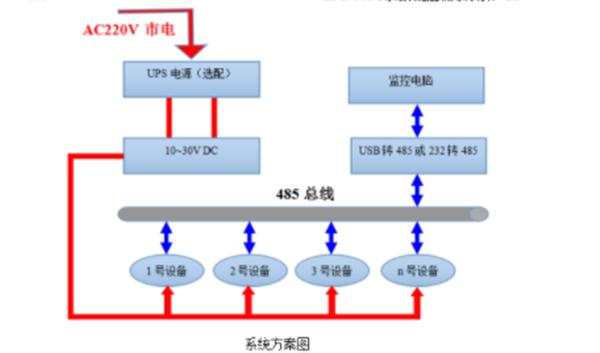

1.4系统框架图

产品选型

RS- 公司代号

PM- 空气质量 N01- 485（Modbus协议）输出 2 壁挂王字壳 BYH 百叶盒

安装指南

2.1 设备安装前检查

设备清单：

■变送器设备1台

■合格证、保修卡、售后接线说明等

■自攻螺丝2个、膨胀塞2个（王字壳）/螺丝螺母2对（百叶盒）

■USB转485（选配）

■485终端电阻（选配）

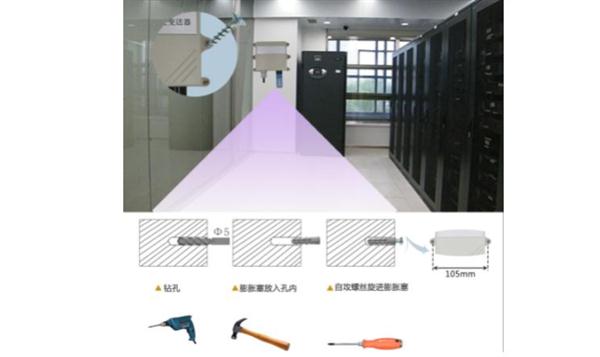

2.2安装步骤说明

王字壳安装

王字壳

百叶盒安装

2.3 接口说明

宽电压电源输入10~30V均可。485信号线接线时注意AB两条线不能接反，总线上多台设备间地址不能冲突。

2.4 电气接线

线色 说明

电

源 棕色 电源正（10~30V DC） 黑色 电源负

通

信 黄色 485-A 蓝色 485-B

2.5 现场布线说明

多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中《485设备现场接线手册》。

65456446445

3. 配置软件安装及使用

3.1 软件选择

打开资料包，选择“调试软件”－－-“485参数配置软件”，找到QQ截图20170503105333

打开即可。注意：在使用该配置软件更改地址和波特率的时候只能接一台设备。

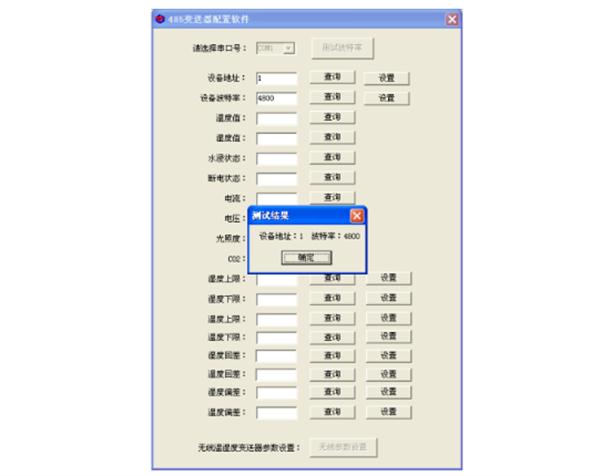

3.2 参数设置

①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。

②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。

③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。

④、如果测试不成功，请重新检查设备接线及485驱动安装情况。

4. 通信协议

4.1 通讯基本参数

编 码 8位二进制

数据位 8位

奇偶校验位 无

停止位 1位

错误校验 CRC（冗余循环码）

波特率 2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

4.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：

初始结构 ≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构 ≥4 字节的时间

地址码：为变送器的地址，在通讯网络中是的（出厂默认0x01）。

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。

数据区：数据区是具体通讯数据，注意16bits数据高字节在前！

CRC码：二字节的校验码。

主机问询帧结构：

地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位

1字节 1字节 2字节 2字节 1字节 1字节

从机应答帧结构：

地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码

1字节 1字节 1字节 2字节 2字节 2字节 2字节

4.3 寄存器地址

寄存器地址 PLC或组态地址 内容 操作

0000 H 40001 PM2.5 上传数据即为真实值 只读

0001 H 40002 PM10 上传数据即为真实值 只读

4.4 通讯协议示例以及解释

举例：读取设备地址0x01的PM值

问询帧：

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位

0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B

应答帧： （例如读到PM2.5为85ug/m3，PM10为156ug/m3）

地址码 功能码 返回有效字节数 PM2.5值 PM10值 校验码低位 校验码高位

0x01 0x03 0x04 0x00 0x55 0x00 0x9C 0xEA 0x4A

PM2.5计算：

PM2.5：0055 H(十六进制)= 85=> PM2.5 = 85ug/m3

PM10计算：

PM10：009CH (十六进制)= 156 => PM10 = 156ug/m3

5. 常见问题及解决办法

5.1 设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。

空气质量变送器 模拟量型

产品简介

1.1产品概述

RS-PM-N01-2 是***款工业***通用颗粒物浓度变送器，采用激光散射测量原理，通过独有的数据双频采集技术进行筛分，得出单位体积内等效粒径的颗粒物粒子个数，并以科学独特的算法计算出单位体积内等效粒径的颗粒物质量浓度，并以485接口通过ModBus-RTU协议进行数据输出。可用于室外气象站、扬尘监测、图书馆、档案馆、工业厂房等需要PM2.5或PM10浓度监测的场所。
