油烟变送器

产品特点
■采用我司多年经验，高精度高耐用油烟采集结构，可长期耐高温高湿环境。
■24 小时不间断油烟浓度测量。
■独创结构设计，采样部分长期免清洗免维护，外周过滤网*长可 1 年清洗***次。
■油烟采集探头可长期工作于 80 度油烟环境。
■485 通信，标准 ModBus-RTU 通信协议，通信地址及波特率可设置，*远通信距离可达
2000 米。
■产品采用管道法兰盘安装，安装方便，防护等***高，无易损耗部件寿命长。

油烟变送器

技术参数
直流供电（默认） DC 10-30V
功耗 0.35W
油烟探头工作环境 -20℃~+80℃，0%RH~95%RH
变送器电路工作环境 -20℃~+55℃
油烟测量量程 0~20mg/m³
测量对象 食物烹饪、加工过程中挥发的油脂、有机质及其加热分解或裂解产物
油烟数值分辨率 0.01mg/m³
数据刷新时间 1s
油烟测量精度 ±8%FS±0.5mg/m³
零点漂移 0.2mg/m³
输出信号 RS485(Modbus 协议)
安装方式 法兰盘安装

（1）设备安装前检查
设备清单：
■ 油烟变送器设备 1 台
■ 合格证、保修卡、校准报告等
■ 膨胀塞 2 个、自攻螺丝 2 个
■USB 转 485（选配）
■485 终端电阻(多台设备赠送)

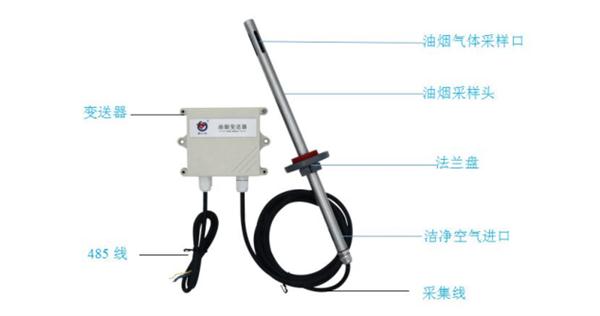

（2）设备结构图以及安装方式


变送器可固定安装在墙体上，采集线长 2 米，油烟采样头长达 30 厘米，安装方便。

油烟传感器上的法兰盘的位置可调，用户可以根据自己的需求调节法兰盘控制油烟采样
头进出长短。
先在通风管道上打一个直径 16mm 的孔，将风管插入到孔中，可以通过调节法兰盘的
位置控制设备进入的长短。将三个螺丝安装到法兰盘上，固定设备，完成安装。
注意：油烟气体采样孔冲向采集区域，洁净空气进气口向下已达到防水效果！

特别说明：
1）485 线场布线时有一定的规范要求，详情请见资料包《485 设备现场接线手册》。
2）设备接入 485 总线时，确保多台设备地址不会重复。

（3）接线说明
电源及 485  信号
宽电压电源输入 10~30V 均可。485 信号线接线时注意 AB 两条线不能接反，总线上多
台设备间地址不能冲突。

应用案例

参数规格

油烟变送器

产品简介
随着餐饮行业发展，餐饮业油烟的直接排放严重影响周边居民的生活环境而导致环境纠
纷不断。油烟颗粒粒径分布在 0.1-10 微米之间，具有粒径小、粘附性强等特点，形成的油
烟污染量大、面广、低空扩散性强是城市 PM2.5 的重要来源，并且油烟气的成分非常复杂，
主要有醛、酮、烃、脂肪酸、醇、芳香族化合物、酯、内酯、杂环化合物等，其中包括苯并
芘、挥发性亚硝胺、杂环胺类化合物等已知高致癌物。我司推出的 RS-LB-N01 油烟变送器，
采用高压吸附法，经感应极板电荷采集对油烟浓度进行定量计算。
该产品采用管道式安装，可直接安装于油烟排出管道，采集结构采用耐高温高湿涂层，
可长期工作于 80 度以上的油烟环境。产品采用 485 通信接口，标志 ModBus-RTU 通信协议，
可与 PLC、用户主机、组态软件等直接进行通信，方便二次开发。

常见问题
设备无法连接到 PLC 或电脑
可能的原因：
1)电脑有多个 COM 口，选择的口不正确
2)设备地址错误，或者存在地址重复的设备（出厂默认全部为 1）
3)波特率，校验方式，数据位，停止位错误
4)485 总线有断开，或者 A、B 线接反
5)设备数量过多或布线太长，应就近供电，加 485 增强器，同时增加 120Ω终端电阻
6)USB 转 485 驱动未安装或者损坏
7)设备损坏。
