奥林巴斯BX53M显微镜olympusBX53M奥林巴斯Olympus显微镜采用了模块化设计，该设计理念为材料学和工业应用提供了多样化的解决方案，BX53M保留了常规显微镜检查的传统衬度对比法，比如明场、暗场、偏光和微分干涉。随着新材料的发展，现在可以使用先进的显微镜检查技术来进行更精确和更可靠的检查，从而解决了以往很多使用传统衬度对比法检查时遇到的缺陷检测方面的困难。
奥林巴斯Olympus显微镜BX53M更直观，更舒适，更便于使用，显微检查任务常常需要用很长的时间来调节显微镜设置、获取图像，以及进行必要的测量，从而得到令人满意的报告。BX53M通过其优良的设计和便捷的控制功能，简化了复杂的显微检查任务。用户不需要长时间的培训即可掌握显微镜的大多数功能。BX53M方便而舒适的操作还改善了图像的再现性，程度减少了人为错误。
奥林巴斯BX53M显微镜olympusBX53M上图为奥林巴斯OlympusBX53M的结构尺寸图，用户可以通过对该图的观察可以为自己的实验室安装提供必要的参考，显微镜的结构图也属于其技术参数的***部分，也是对显微镜进行评价的***部分参考标准，当然为了更全面的对显微镜进行了解以及评测，我们对显微镜某些必要的光学部件进行***定的结构图解。
显微镜的结构图解就是将显微镜某些光学部件或者机架部分进行单独的图片解析放大，并且进行必要的文字说明，下面举例说明。
观察筒：
奥林巴斯BX53M显微镜olympusBX53M
| 宽视野FN22 | 倒像：双目、三目、倾斜式双目
正像：三目、倾斜式双目 |
| 超宽视野FN26.5 | 倒像：三目
正像：三目、倾斜式三目 |

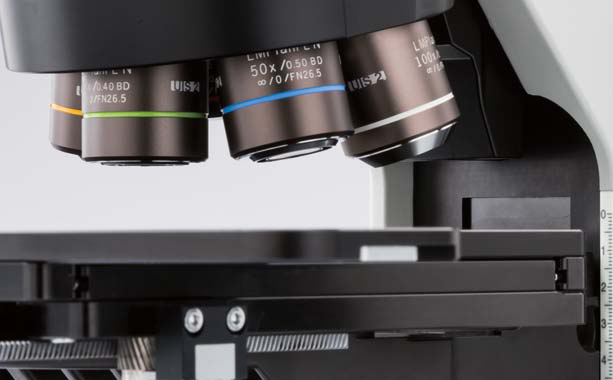

奥林巴斯BX53M显微镜olympusBX53M物镜及其转换器
| 用于BF | 六孔，对中六孔，七孔，编码五孔（选配电动物镜转换器） |
| 用于BF/DF | 六孔，五孔，对中五孔，编码五孔（选配电动物镜转换器） |
载物台
| 对焦 | 行程：25 mm
每转的微调行程：100 μm
***小刻度：1 μm
配有上限限位器，用于粗调手柄的扭力调节 |
奥林巴斯BX53M显微镜olympusBX53M照明
奥林巴斯BX53M显微镜olympusBX53M奥林巴斯金相显微镜BX53M系列采用了模块化设计，为广泛的材料学和工业应用提供了多样化的解决方案。BX53根据工业和材料学的不同应用，可以组合成反射显微镜、透反射显微镜、红外显微镜、偏光显微镜等多种应用的显微镜。
显微观察 便捷的显微操作
奥林巴斯BX53M显微镜olympusBX53MBX53M为传统的工业显微镜检查而设计，并扩展了其功能，以满足更广泛的应用和检查技Φ囊蟆Ⅻ/div>
精密的光学元件
奥林巴斯公司具有生产高质量光学元件的悠久历史，无论用目镜观察，还是通过显示器观察，都具备的图像画质。
全面可定制性
模块化设计可以为用户灵活地构建满足其特殊要求的系统。
直观的显微镜控制舒适而便于使用
显微检查任务常常需要用很长的时间来调节显微镜设置、获取图像，以及进行必要的测量，从而得到令人满意的报告。用户有时需要投入时间和金钱去完成专业的显微镜培训，或只了解了显微镜全部功能的很小部分就开展工作。
BX53M通过其优良的设计和便捷的控制功能，简化了复杂的显微检查任务。用户不需要长时间的培训即可掌握显微镜的大多数功能。BX53M方便而舒适的操作还改善了图像的再现性，减少了人为错误。

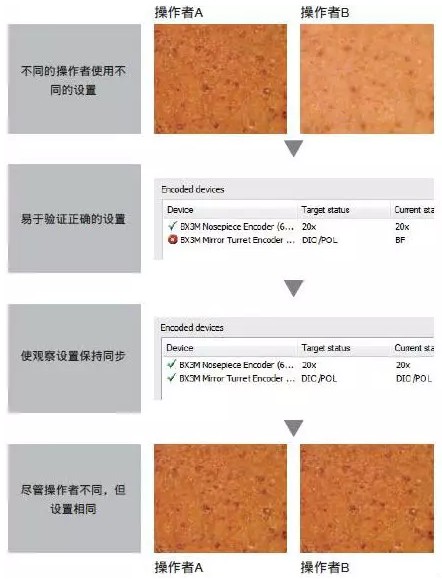

2.1 编码硬件：很容易恢复显微镜设置
BX53M采用了新的编码功能，将显微镜的硬件设置与奥林巴斯Stream图像分析软件整合在***起。观察方法、照明强度和物镜位置全都记录在软件和/或手动控制器里。编码功能使显微镜设置能够与每幅图像***起自动保存，从而使此后还原设置，以及为报表提供文档记录更加方便。既节省了操作者的时间，又程度减小了使用不正确设置的概率。当前的观察设置总是清晰地显示在手动控制器和软件上。
2.2 智能光强管剑阂恢碌恼彰鳇/div>
在初始安装时，可以调节照明强度，使其与编码照明器和/或编码物镜转换器的特定硬件配置匹配。

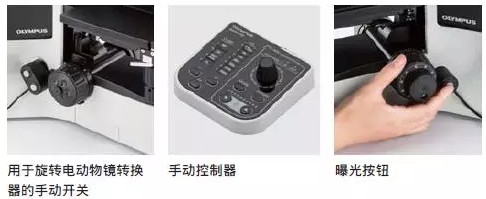

2.3 方便而人性化的操作
人性化对所有用户都至关重要。无论是机显微镜用户，还是集成了奥林巴斯Stream图像分析软件的显微镜系统用户，都能得益于可以清晰显示显微镜编码型硬件位置的、人性化操作的手动控制器。简单的手动开关，使用户能够把时间专注于样品本身和所需实施约觳椤Ⅻ/div>
3、先进的成像
BX53M除常规显微镜检查的传统衬度对比法，还可以解决以往很多使用传统衬度对比法检查时遇到的缺陷检苑矫娴睦选Ⅻ/div>
3.1 MIX组合式观察：让以往看不见的图像显示出来
BX53M的MIX组合式观察技术组合了明场和暗场照明方法。对突出显示缺陷和区分隆起与凹陷表面很有用处。

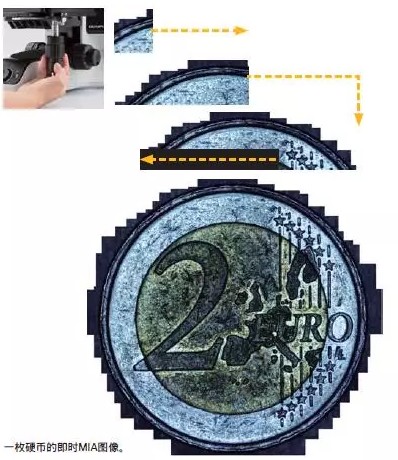

3.2 即时拼图（MIA）：轻松移动载物台，可进行全景摄影
现在仅仅移动手动载物台上的XY旋钮即可方便而快捷地拼接图像，不再需要电动载物台。
奥林巴斯Stream软件采用图案识别技术来生成全景图像，为用户提供了比单***画面更宽的视野。

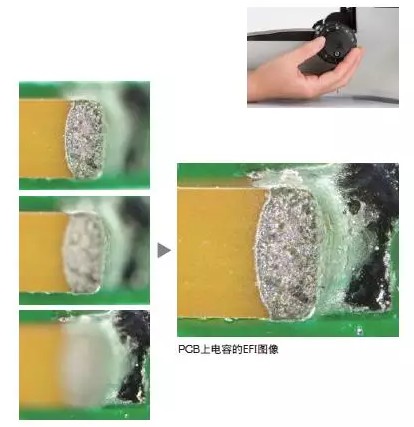

3.3 轻松实现超景深图像（EFI）题
奥林巴斯Stream软件的景深扩展成像（EFI）功能能够获取高度超过物镜焦深的样品图像，并把它们叠加在***起，创建出***幅超景深图像。可以使用手动或电动Z轴机构来执行EFI，并创建***幅高度图，以轻松地识别结构。也可以用Stream桌面版在离线时创建EFI图像。
4、*光学技术的悠久历史
奥林巴斯公司拥有高品质光学仪器研发的悠久历史，创造了多项光学质量的记录，保证了显微镜优异的测量精度。
4.1 LED照明
BX53M为反射光和透射光照明提供了高强度的白光LED光源。LED提供了高效而长寿命的照明，是材料学检测应用的理想工具。
4.2 自动校准
类似于数码显微镜，使用奥林巴斯Stream软件时也能够实施自动校准。能够获得更可靠的测量结果。
奥林巴斯BX53M显微镜olympusBX53M奥林巴斯金i显微镜BX53M规格（用于反射和反射/透射光组合）
光学系统 | UIS2光学系统（无限远校正） |
显微镜机架 | 照明 | 反射/透射 | 反射 |
对焦 | 行程：25 mm
每转的微调行程：100 μm
***小刻度：1 μm
配有上限限位器，>于粗调手柄的扭力调节 | 行程：30 mm
每转的微调行程：200 μm
***小刻度：2 μm
配有用于粗调手柄的扭力调节 |
***大样品高度 | 35 mm (不含高度适配器)
75 mm (带BX3M-ARMAD) | 65 mm (不含高度适配器)
105 mm (带BX3M-ARMAD) | 取决-安装配置 |
观察筒 | 宽视野FN22 | 倒像：双目、三目、倾斜式双目
正像：三目、倾斜式双目 |
超宽视野FN26.5 | 倒像：三目
正像：三目、倾斜式三目 |
反射光照明 | 常规观察技术 | BX3M-RLAS-S
编码，白光LED，BF/DF/DIC/POL/MIX FS，AS（带对中装置）
BX3M-KMA-S
白光LED，BF/DIC/POL/MIX FS，AS（带对中装置）
BX3M-RLA-S
100W/50W卤素灯，白光LED，BF/DF/DIC/POL/MIX FS，AS（带对中装置），
BF/DF切换时中密度滤色片联动 |
- | U-KMAS
白光LED，100W卤素灯
光纤照明，BF/DIC/POL/MIX |
荧光 | BX3M-URAS-S
编码，100W汞灯，4孔位分光兆榧黄鳎ū曜迹篧B, WG, WU+BF等)
FS，AS（带对中装置），带光闸装置 |
透射光 | 白光LED
阿贝/长工作距离聚光镜 | - |
物镜转换器 | 用于BF | 六孔，对中六孔，七孔，编码五孔（选配电动物镜转换器） |
用于BF/DF | 六孔，五孔，对中五孔，编码五孔（选配电动物镜转换器） |
载物台 | 同轴左手（右手）操作载物台：
76mm×52mm，采用扭力调节
大型同轴左手（右手）操作载物台：
100mm×105mm，带Y轴锁定装置
大型同轴右手操作载物台：
150mm×100mm，带扭力调节和Y轴锁定装置 | - |
重量 | 大约18.3 kg
（显微镜机架7.6 kg） | 大约15.8 kg
（显微镜机架7.4 kg） | 大约11.1 kg
（显微镜机架1.9 kg） |
BX53M规格（用于红外观察）
| BX53MRF-S | BXFM |
IR观察筒 | 宽视野FN22 | 倒像：三目 |
反射光照明 | IR观察 | BX3M-RLA-S
IR用100W/50W卤素灯，BF/IR，AS（带对中装置）
BX3M-URAS-S
IR用100W/50W卤素灯，BF/IR，AS（带对中装置） |
– | U-KMAS
IR用100W/50W卤素灯，BF/IR |
物镜转换器 | 用于BF | 六孔，对中六孔，七孔，编码五孔（选配电动物镜转换器） |
Stage (X × Y) | 同轴左手（右手）操作载物台：
76mm×52mm，采用扭力调节
大型同轴左手（右手）操作载物台：
100mm×105mm，带Y轴锁定装置
大型同轴右手操作载物台：
150mm×100mm，带扭力调节和
Y轴锁定装置 | – |
重量 | 大约18.9 kg（显微镜机架7.4 kg） | 大约11.6 kg（显微镜机架1.9 kg） |
BX53M规格（用于偏光观察）
| BX53MTRF-S |
偏光中间附件
（U-CPA或U-OPA） | 宽视野FN22 | 倒像：双目、三目、倾斜式双目
正像：三目、倾斜式双目 |
勃氏镜 | 可对焦（仅适用于U-CPA） |
勃氏镜视场光阑 | 直径Ø3.4mm（固定）（仅适用于U-CPA） |
切换正像镜检和锥光镜检时加入或退出勃氏镜 | 滑块位置 ● 进入
滑块位置 ○ 退出
（仅适用于U-CPA） |
检偏镜插槽 | 旋转式检偏镜插槽（U-AN360P-2） |
检偏镜（U-AN360P-2） | 可旋转360°的拨盘
可旋转的***小角度0.1° |
对中式物镜转换器（U-P4RE） | 四孔，附对中装置：1/4λ偏振片(U-TAD)，
试板(U-TP530) 和各种补色器均可连接补色器适配器（U-TAD）使用。 |
载物台（U-SRP） | 带3点对中功能的偏光专用旋转载物
可旋转360°，可锁定在任何位置，360°每刻度递增1°
（***小分辨率6’，使用游标尺）
45°锁定功能
可安装移动标本夹（U-FMP） |
聚光镜（U-POC-2） | 色差无应力聚光镜（U-POC-2），带外摆式消色差顶部透镜的可旋转360°起偏镜。
“0°”刻度处的锁定机构可调节。
NA0.9（顶部镜头内摆）
NA0.18（顶部镜头外摆）
径光阑：直径从2mm到21mm可调节 |
重量 | 大约16.2 kg（显微镜机架7.6 kg） |
