对于诸多细胞培养需求，奥林巴斯CKX53可以提供稳定的性能并且提高细胞培养过程中的效率，例如在活细胞观测、细胞取样和处理、图像捕捉以及荧光观测实验中，奥林巴斯CKX53总能达到意想不到的效果。
奥林巴斯CKX53的结构图解，目的是将该显微镜的某些部件进行单独的图片解释，在通过文字分析其参数以及作用及功能，因此，对于显微镜的结构图解的正确性直接关系到显微镜光学结构部件的参数确定性，从而为用户了解显微镜奠定基础。
奥林巴斯CKX53结构的小尺寸和轻量化设计，使得它的工作台环境干净清洁，可以提供更容易、更有效的细胞取样过程。面向用户的设计理念和简单的操作和手动阶段，能够***大限度地提高性能和可用性。因此更适合于细胞的采样与处理。
下面对显微镜CKX53的结构进行简单图解，具体用户可参照相关使用手册。

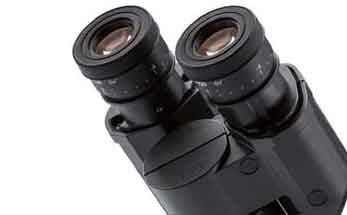

镜筒
奥林巴斯OlympusCKX53采用宽视场（FN22）三目镜筒。
物镜转换器
CKX53生物倒置生物镜内置4孔位手动物镜转换器。

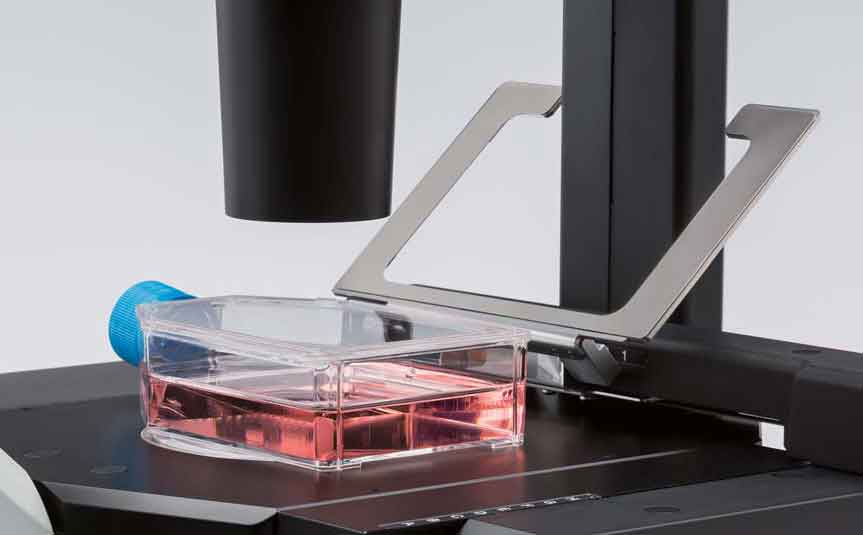

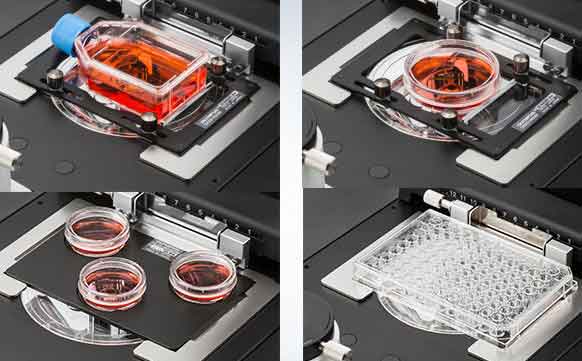

载物台
奥林巴斯的CKX53机械的平板载物台。
照明
奥林巴斯Olympus显微镜CKX53的照明系统是采用汞灯荧光照明器。

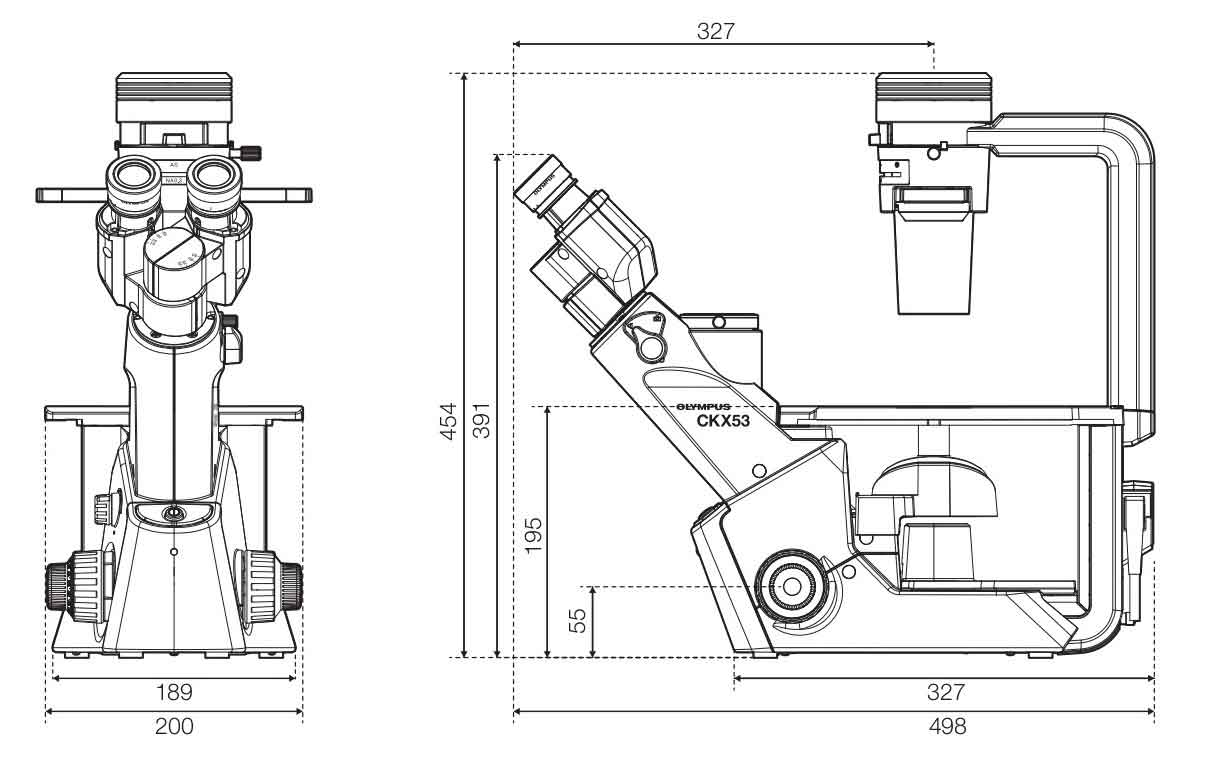

上图为该显微镜结构图，可以为用户对实验室的布局方案提供相应的参考。
技术参数
项目 | CKX53 |
观察模式 | 明场 | 相差 | 荧光 |
光学系统 | UIS2（***无限远校正）光学系统 |
调焦 | 循环使用的粗、细调焦旋钮物镜转换器垂直运动系统。 行程：20mm（聚焦点：高达18.5 mm的平板载物台顶面） 每转行程：36.8mm（粗调），0.2mm（微调） |
物镜转换器 | 手动 | 内置 4孔位 |
载物台 | 平板载物台 | 200mm（长）×252mm（宽） 可合并交换透明插入板 |
机械载物台 | 在平板上载物台的右侧XY同轴旋钮的地方微孔板架配备有防脱功能 载物台行程：X= 110mm，Y =74mm |
分段载物台 | 70 mm (L) X 180 mm (W) |
照明系统 | 光源 | 4000K色温的LED光源 |
过滤器支架 | 插入厚达6mm与ø45mm过滤器，可拆卸 |
孔径光阑 | 光圈叶片，手动打开/关闭系统 |
插入滑块 | 带有相差滑块的口袋和内置滑块位置，单击停止机制 预中心iPC的光圈4X，10X，20X和40X 插入方向可以通过±30度到右侧或左侧的范围内调整 |
IPC滑块 | 预中心相差孔径4X，10X，20X，40X和2个ø45mm空孔 |

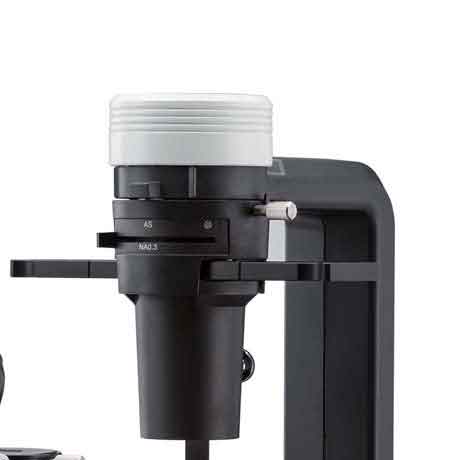

聚光镜 | ***大数值孔径NA：0.3 工作距离WD：72mm 适用物镜放大倍率2X，4X，10X，20X和40X 高达190毫米高度组织瓶可以在载物台上加载不可拆卸式聚光镜 |
观察管 | 固定式三目镜筒，倾角45度 瞳距48-75mm 光路：目镜/相机端口=100/0 0/100 |
相机端口 | 奥林巴斯相机适配器接口 |
目镜 | 放大倍率：10X FN22 |
荧光照明 |
| 可拆卸照明3CH切换滑块 |
FL光源 | 100W汞灯 |
FL光闸 | 可用的 |
FL视场站 | 可用的 |
FL激发块 | 2个激发块（B＆G）和UIS2反射镜装置（可选） |
FL遮光板 | 遮光板可从室内防止光线 |
外形尺寸 | 200 (W) x 498 (D) x 454 (H) mm (相差配置) |
重量 | 约 6.9 kg |
额定电压/电流 | AC 100-240V 50/60 Hz 0.4A |
耗电量 | 小于4W |
操作环境 | 环境温度 | 室内5 - 40 ºC (41 - 104 ºF) |
***大相对湿度 | 室内80% 温度达31℃ (88℉)时, 70% 温度达34℃(93℉)时 , 60% 温度达37℃(99℉)时, 50% 温度达40℃(104℉)时 |
技术参数
型号 | CKX53 |
观察方式 | 明场、相差、荧光 |
光学系统 | UIS2无限远校正光学系统 |
调焦机构 | 循环使用的粗、细调焦旋钮物镜转换器垂直运动系统。 行程：20mm（聚焦点：高达18.5 mm的平板载物台顶面） 每转行程：36.8mm（粗），0.2mm（微） |
物镜转盘 | 内置4孔 |
载物台 | 平板载物台： 200mm（长）×252mm（宽） 可合并交换透明插入板 机械载物台 在平板上载物台的右侧XY同轴旋钮的地方微孔板架配备有防脱功能 载物台行程：X= 110mm，Y =74mm |
照明系统 | 透射LED光源 ø45mm滤色片，可拆卸 孔径光阑可调 相差滑块 |
聚光镜 | ***大数值孔径NA：0.3 工作距离WD：72mm 适用物镜放大倍率2X，4X，10X，20X和40X 高达190毫米高度组织瓶可以在载物台上加载不可拆卸式聚光镜 |
观察筒 | 固定式三目镜筒，倾角45度 瞳距48-75mm 光路：目镜/相机端口=100/0 0/100 |
照相端口 | C型适配器接口 |
目镜 | 10倍，视野数22mm |
荧光照明 | 100W汞灯 2个激发块（B＆G）和UIS2反射镜装置（可选） 遮光板 |
尺寸 | 200 (W) x 498 (D) x 454 (H) mm （常规相差配套） |
重量 | 约 6.9 kg |
