GW-LS11滑坡深部位移压力流量观测系统特点：

• 适合科研和标准测量等用途

• 易安装、便于维护

• 测量精度高，无须人工参与

• 要素灵活组配

• 集数据采集和无线通讯于***体，并具有图表显示功能

• 数据采集密度可以自行设置

• 状态监控

• 支持交流/太阳能供电方式

• 免维护，适合于野外应用

• 可单站应用

• 也可无线数据传输

• 大容量数据存储器

1.测量参数：

• 气象六要素（风速、风向、降雨量、气压、空气温度、空气湿度）

• 积雪量

• 孔隙压力

• 土壤水分

• 土壤水势

• 土壤温度

2.系统组成：

• 系统主机：CR1000数据采集器

• 传感器：

200-03002风速风向传感器

CS215空气温度湿度传感器

TE525MM雨量传感器

SR50A雪后传感器

CS616土壤水分传感器

EQ15平衡水势传感器

109土壤温度传感器

PTS-420位移传感器

KPSI 735孔隙压力传感器

• 系统附件：防护机箱套件，安装支架套件，太阳能供电套件（可选交流供电套件），无线传输模块（选配）


• 可提供定制化方案，更多相关信息请联系点将科技

1.系统介绍：

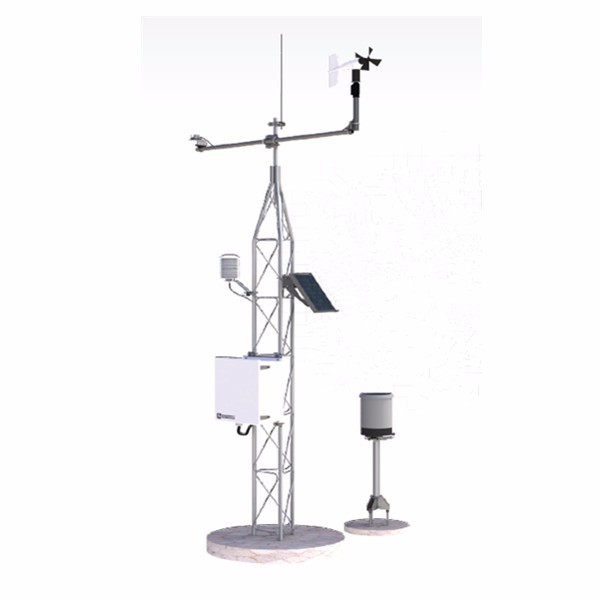

本系统主要进行降水和融雪过程中堆积层滑坡体含水、孔隙压力及位移的观测。通过在冰碛物滑坡位置布设气象站点，观测区域中的气温、降水和积雪量；在深部布设位移、孔隙压力和含水量传感器，实时观测降雨或冰雪消融过程中坡体深部的孔隙压力和含水量的变化以及坡体位移量的产生。通过这***系列手段，充分收集冰碛物堆积层滑坡滑动过程中的各个因素，为研究其启动机制提供基础数据。

2.重要部件介绍

PTS-420位移传感器

输出：4-20mA双线回路输出

量程：标准254mm（范围可调整）

线性度：1.25%

灵敏度：0.063 mA/mm

回路电源电压：+10.5 to +28VDC

***大回路电阻：540 ohms @ +24VDC

输出噪声：***大25 μA 峰间值

频率反应：50Hz @ -3db

控制元件：零点和跨度电位器

电缆长度：标准6米，可订制

KPSI 735空隙压力传感器

输出：4-20mA、0-5VDC、0-2.5VDC、0-4VDC、0-10VDC、1.5-7.5VDC 可选

量程：0~0.2MPa（范围可定制，***大0~2MPa）

精度：±0.05% FS

分辨率：+0.0001% FS

材质：316不锈钢（钛材质可选）

防护等***：IP68, NEMA 6P

工作温度：-20~60 oC

电缆长度：标准6米，可订制

尺寸：直径25.4mm，长度约200mm（传感器主体）

重量：198g（传感器主体）
