CK-7150是全新 代基于嵌入式系统工业 模拟量输入模块，CK-7150可以采集15路单端信号；模块采用美***ADI高性能16位AD芯片，采集测量精度±0.1%。模块配置有隔离的RS232接口，方便与PC或PLC通信；模块配置有隔离的RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

CK-7150采用 进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。

CK-7150是工业 模拟量输入数据采集模块，可采集15路单端信号；模块采用高性能16位AD芯片，测量精度±0.1%。模块具有低温飘，线性度高， 致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供 种稳定且低成本的采集产品。

产品特性：

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

 通信隔离

产品采用RS485/RS232隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～20mA，那么返回数据的单位为mA，下面以列表举例说明：

序号	返回数据	通道量程	数据代表采样值
1	+10.000	0～20mA	模拟输入通道输入电流值为+10.000mA
2	+010.00	0～100mV	模拟输入通道输入电压值为+10.00mV
3	+1.5000	0～5V	模拟输入通道输入电压值为+1.5000V
4	+01.500	0～10V	模拟输入通道输入电压值为+1.500V

通信接口

CK-7150配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

 RS232连接

DAM系统模块RS232接口为标准RS232接口，符合相关规范，可以直接与电脑或其它标准RS232接口连接，其连接方式为交叉连接法，即模块TX与电脑RS232的RX连接，模块RX与电脑RS232的TX连接，模块232GND与电脑RS232的SGND连接。

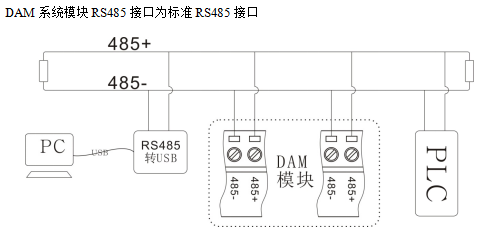

 RS485连接

模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

模块也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。

 通信地址

模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。通信速率

模块RS232/RS485支持波特率： 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见相应命令。
 通信协议

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如地址（001～0FF）、波特率（1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校验和状态、开启或关闭通道等。在条件允许的情况下，用户还可以通过ASCII命令对模块进行现场校准。

 Modbus RTU协议

模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
