智能485模拟量输入开关量输出模块DAM-6041概述：

DAM-6041模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

DAM-6041是集模拟量输入、开关量输出于 体的混合型数据采集器，可采集4路单端模拟信号，同时，模块也可以带有4路开关量输出接口；模块采用高性能12位AD芯片，通过电路处理及软件特殊算法 终采集测量精度优于±0.2%。适用于采集工业现场的各种电压和电流信号。

DAM-6041采用 进的磁隔离技术，有效保障数据采集的速度、可靠及安全。
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手

产品特性：

◆嵌入式实时操作系统
◆开关量输出接口：4路
◆模拟输入通道：4路单端
◆模拟输入信号范围：	20mA，	+5V，
	+10V，	+24V
◆AD转换分辨率：12位
◆测量精度：±0.2%（典型值）
◆转换速率：60次/秒（全通道）
◆宽供电范围：DC 9～30V
◆地址/波特率可由用户配置
◆支持Modbus RTU协议
◆支持模块主动发送数据模式
◆±15KV ESD保护
◆隔离耐压：DC 1500V
◆工作温度范围：-40℃～80℃
◆工业 ABS阻燃外壳，标准DIN35导轨
功能配置◆ 模块型号 DAM-6041 DAM-6081 AD(12bit) 4路 8路 开关量接口 4路输出 4路输出 RS485 支持 支持

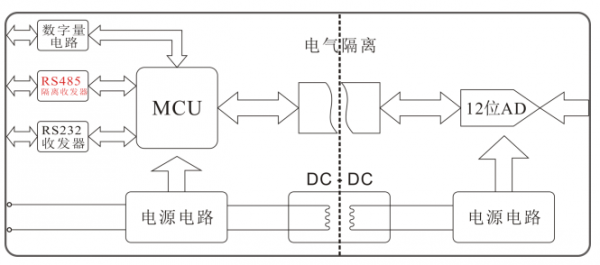

模块工作原理图:

开关量输出

◆开关量输出通道数：4路

◆开关量输出方式：NPN三 管

◆开关量能力：40V  350mA

◆开关量输出瞬间 限：55V  2A

 开关量输出

DAM-6041模块 多可以配置4路开关量输出通道，可以用于控制输出、安全报警输出等。

 开关量输出接线

          DAM-6041开关量输出接线示意图

DAM-6041模块开关量输出采用NPN三 管集电 开路输出，输出有效电平为低电平；当对相应端口写“0”时输出有效，三 管导通；当对相应端口写“1”时输出无效，三 管关断。

当输出负载为感性负载时（如继电器），为防止负载在关断时产生高压放电，需要在负载两端并 个续流二 管。

 模拟输入

所谓模拟量信号是指连续的，任何时刻可为任意 个数值的信号，例如我们常见的温度、压力、流量等信号。对于工业控制现场常见的模拟量信号，可以通过传感器获取其值的变化，为获取传感器的输出值就需要采用模拟量输入模块。DAM-6041模块配置有 多4路模拟量输入。

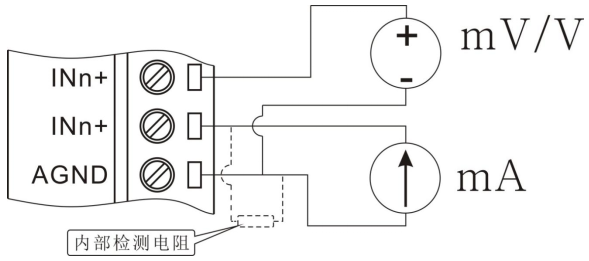

 模拟量输入接线

DAM-6041模拟量输入接线示意图

DAM-6041模拟输入为单端输入，模块所有模拟地(AGND)都连接在 起；AGND即为模块所有模拟信号输入地，为了提高模块检测精度，请尽量就近接地。

电压信号与电流信号可以直接接入模块检测，采集电流需要注意的是在定货时需告知模块用于采集电流信号，这样模块在出厂时会在模块内部放置高精度电流检测电阻且出厂时用标准电流信号校准。

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～20mA，那么返回数据的单位为mA，下面以列表举例说明：

序号	返回数据	通道量程	数据代表采样值
1	+10.000	0～20mA	模拟输入通道输入电流值为+10.000mA
2	+010.00	0～100mV	模拟输入通道输入电压值为+10.00mV
3	+1.5000	0～5V	模拟输入通道输入电压值为+1.5000V
4	+01.500	0～10V	模拟输入通道输入电压值为+1.500V

 RS485连接

DAM-6041模块支持标准RS485接口（具体标准参见RS485规范）。

DAM-6041模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

DAM-6041也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。
通信地址

模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

通信速率:

模块RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块出厂默认波特率为9600bps，模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见配置说明
通信协议:

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如配置地址（001～0FF）、波特率。
Modbus RTU协议

模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。
