产品介绍
YF8521光电隔离型中继器，能够延长RS-485总线网络的通信距离 大1200M，增加RS-485网络设备的数量 多255只。隔离通讯网络中的干扰信号，提高通讯质量。产品内部零延时自动收发转换，即插即用。通讯速率300-115Kbps自适应。内置光电隔离器及DC/DC隔离模块，能够隔离2500Vrms的电压，接口两端带有瞬态电压抑制保护器。采用 新型TVS瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以 高的速度将其两端的阻抗降低，吸收 个大电流，从而把其两端的电压抑制在 个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在通讯线路上产生的浪涌电压和瞬态过压。
二、技术参数
|
项目
|
参数
|
|
信号隔离
|
信号输入与输出信号之间高速光电隔离，通讯与电源之间硬件隔离
|
|
通讯速率
|
300bps～115Kbps自适应
|
|
主要功能
|
波特率9600bps时，延长RS-485通讯距离可达1200M。
|
|
隔离通讯网络的各种干扰信号，提高整个RS-485网络的稳定性。
|
|
增加通讯网络的设备连接数量， 多可达255个。
|
|
显示方式
|
产品带有电源指示，数据流量指示灯，直观了解实时通讯情况
|
|
隔离保护
|
独有的串口保护电路，有效防止浪涌和雷击
|
|
传输介质
|
MODBUS-RTU标准协议，二线制或三线制 ，半双工双绞线或屏蔽线介质传输。
|
|
工作电源
|
9V～24VDC，带电源反接保护,反接不工作，超出范围烧毁产品！！
|
|
产品功耗
|
≤30 mA。
|
|
外形尺寸
|
长*宽*高122mm * 72mm * 43mm
|
|
安装方式
|
35mm 导轨卡装
|
|
工作温度
|
-20℃～70℃
|
|
存储温度
|
-40℃～85℃
|
|
相对湿度
|
5%～95%不结露
|
三、产品外形尺寸与安装
1. 端子接线说明

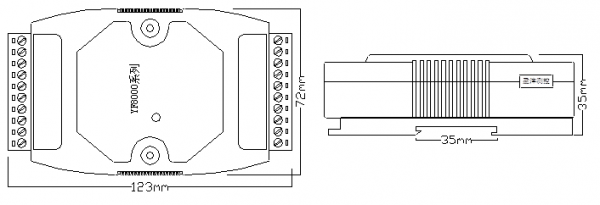

2. 外形尺寸图示意图
四、产品应用说明
在RS-485通讯网络应用中有以下情况均可使用本产品！
1.连接的模块数超过32个，通讯信号传输不稳定。
2.连接到模块的通讯线太长，信号衰减严重。
3.部分场合有较强的其它信号干扰。
4.通讯网络有强烈的浪涌。
