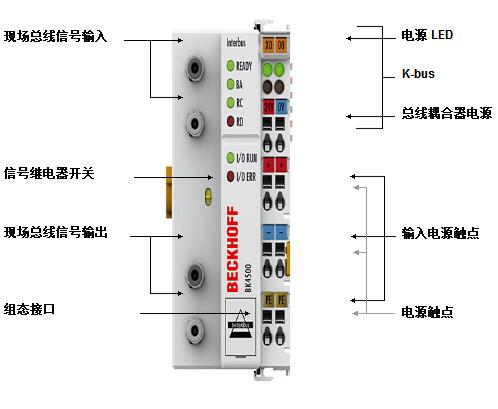

BK4500 | 光纤接口的 Interbus 总线耦合器

BK4500 总线耦合器的特殊之处在于它带有光纤接口。就总线端子和现场总线特性而言，其功能与 BK4000 总线耦合器 样。光纤连接意味着传输特别安全，有抗干扰和 对电气隔离能力。

在环网中，经过铜缆到光纤的光电转换，BK4500 总线耦合器可以安装在任意位置。RS422 或光纤转换器可以插入 BK4000 总线耦合器的两对接口中的任意 个，总线耦合器上的接口可提供所需的 5V 电源。如果 BK4500 在光纤环网中是 后 个从站，则信号继电器开关必须拨到“开”的位置。

对模拟量 I/O、位置测量等复杂信号的处理

总线耦合器 BK4500 可连接所有总线端子模块。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有什么区别。控制器过程映像区内的信息以字节阵列的格式显示。

模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每 个具体应用 佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式***存储这些设置。

上电时，控制器自动完成所需设置。该功能可以通过 KS2000 软件实现。

Interbus 耦合器带有协议芯片 SUPI3，支持 Interbus 主站的扩展诊断功能。G4 芯片支持主站逐字节编址。
