进典阀门v型球阀型号：VQ347H、VQ647H、VQ947H
气动V型调节球阀工作原理
气动V型球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀 适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等 般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
气动V型调节球阀现实作用
气动V型球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。气动V型球阀和旋塞阀是同属 个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作。
气动V型调节球阀执行标准
|
设计制造标准
|
法兰尺寸标准
|
结构长度标准
|
检验试验标准
|
|
GB/T12237-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
API6D
|
ANSI B16.5
|
ANSI B16.10
|
JB/T9092-99
|
|
JPI7S-48
|
JIS B2212~2214
|
JIS B2002
|
API598
|
气动V型调节球阀产品技术参数和性能指标
|
公称通径D（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Cv
|
32
|
47
|
78
|
110
|
170
|
280
|
410
|
750
|
1120
|
1850
|
2950
|
3800
|
|
公称压力PN（MPa）
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比（参见典型曲线图）、直线特性、快开性
|
|
阀板转角（度）
|
0°～90°（可调）
|
|
允许泄漏量等
|
软密封：零泄露 硬密封：≤10－－5额定流量系数
|
|
作用形式
|
双作用/单作用（弹簧复位式）
|
|
控制型式
|
切断型/调节型
|
|
执行器
|
型 号
|
DA系列、GT系列、AW系列、ZSQ系列等
|
|
气源压力
|
净化压缩空气（氮气）0.3-0.7MPa
|
|
调节型
|
输入信号
|
电流信号：0～10mA、4～10mA 气源信号20～100kPa
|
|
基本误差
|
带定位器≤±1.5%
|
|
回 差
|
带定位器≤1.5%
|
|
死 区
|
带定位器≤0.6%
|
|
可调节比
|
250:1
|
300:1
|
|
切断型
|
回讯电压
|
AC220V、AC110V、DC24V、
|
|
切断时间
|
0.5 S
|
1.0 S
|
2.5～4.0 S
|
7.0 S
|
允许压差(MPa)
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
供气0.5MPa
|
5.9
|
5.4
|
4.8
|
4.5
|
4.3
|
3.6
|
2.8
|
2.0
|
1.4
|
1.3
|
1.1
|
0.8
|
www.jdfam.com

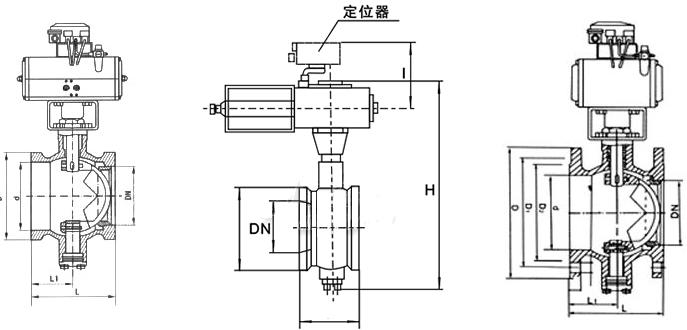

气动v型调节球阀外形尺寸
