如需上海衡意公司的(进口单座调节阀)技术参数资料，请来电索取 德***洛克进口单座调节阀,
、进口单座调节阀描述：

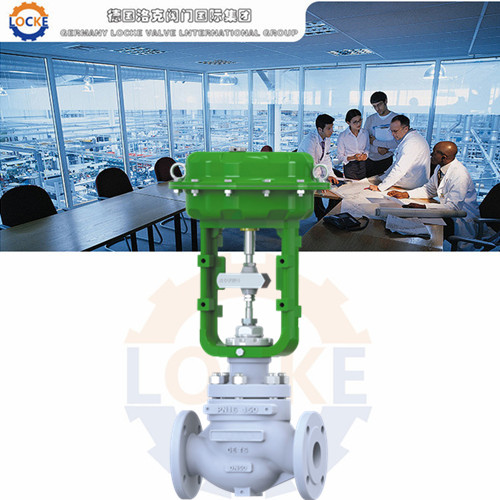

德***LOCKE洛克--进口单座调节阀阀体内有 个阀芯和 个阀座，具有泄漏量小的特点。该阀不平衡力大，其允许压差较双座阀小，在高压差、大口径时， 好配上阀门定位器。公称通径≥25mm的阀为双导向结构，只要改变阀杆与阀芯的连接位置就可实现气开或气闭。进口单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S 流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。www.shjmfm.com / www.hy-shh.com
| 产品名称 |
进口单座调节阀 |
产品型号 |
LOCKE |
| 产品品牌 |
德***《LOCKE》洛克 |
产品包装 |
木箱 |
| 驱动方式 |
气动 |
公称通径 |
DN40～DN500 |
| 连接方式 |
法兰、螺纹、焊接 |
公称压力 |
1.6～6.4Mpa ≤1000PSI |
| 结构形式 |
直通式 |
适用温度 |
-196℃～566℃ |
| 阀体材质 |
铸铸钢、不锈钢 |
制造标准 |
德***洛克原厂标准 |
| 适用介质 |
气体、液体及蒸汽等。 |
| 应用场合 |
电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 |
| 产品报价 |
面议，电议（欢迎来电咨询 021-51870709） |
| 产品产地 |
德*** |
| 生产厂*** |
德***洛克阀门***际集团 |
| 指定代理 |
上海衡意流体控制（中*** 代理商及上海办事处） |
二、进口单座调节阀技术参数：
型 式 直通单座铸造球形阀
公称通径 DN40~500mm
公称压力 ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc14
环境温度 -30～+70℃
注：该阀也可配用LVA5或LVA6和LVPK型执行机构
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
型 式 直通单座铸造球形阀
公称通径 DN40~500mm
公称压力 ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa
连接型式： 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料： 铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等
上 阀 盖： 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式： 螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式： 单座柱塞型阀芯
材 料： 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 LOCKE多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
注：该阀也可配用LVA5或LVA6和LVPK型执行机构。
阀作用型式 气—关式或气—开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
欢迎您访问我们www.hy-shh.com网站， 感谢您对我们进口单座调节阀的关注。如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们，我们 定会尽心尽意为您提供优质满意的服务。
