如需上海衡意公司的(进口气动三通调节阀)技术参数资料，请来电索取 德***洛克进口气动三通调节阀,
、进口气动三通调节阀描述：

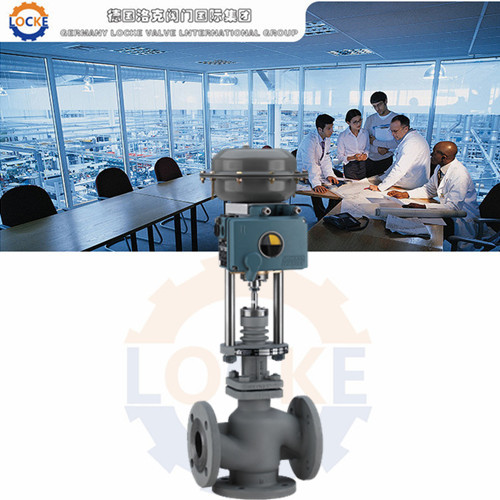

德***《LOCKE》洛克--进口气动三通调节阀，是由LOCKE多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把 种流体通过三通阀分成二路流出或把两种流体经三通阀合并成 种流体的工况。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
| 产品名称 |
进口气动三通调节阀 |
产品型号 |
LOCKE |
| 产品品牌 |
德***《LOCKE》洛克 |
产品包装 |
木箱 |
| 驱动方式 |
气动 |
公称通径 |
DN20～DN300 |
| 连接方式 |
法兰 |
公称压力 |
1.6～10.0Mpa ≤1500PSI |
| 结构形式 |
套筒式 |
适用温度 |
-196℃～450℃ |
| 阀体材质 |
铸钢、不锈钢 |
制造标准 |
德***洛克原厂标准 |
| 适用介质 |
气体、液体及蒸汽等。 |
| 应用场合 |
电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 |
| 产品报价 |
面议，电议（欢迎来电咨询 021-51870709） |
| 产品产地 |
德*** |
| 生产厂*** |
德***洛克阀门***际集团 |
| 指定代理 |
上海衡意流体控制（中*** 代理商及上海办事处） |
二、进口气动三通调节阀技术参数及性能：
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
配用执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
流量特性 直线性、等百分比
三、进口气动三通调节阀执行机构：
配置执行器类别 LOCKE系列多弹簧簿膜执行机构
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20～100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4"
环境温度 -30～+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
四、进口气动三通调节阀零件材料：
1 阀体 WCB 304 316 316L
2 阀座 304 304 316 316L
3 阀芯 304 304 316 316L
4 垫片 PTFE石墨垫片
5 铜套 黄铜
6 导向套 304 304 316 316L
7 密封中垫 PTFE石墨垫片
8 阀盖 WCB 304 316 316L
9 填料 PTFE/石墨
10 填料压盖 WCB 304 316 316L
11 阀杆 304 304 316 316L
五、进口气动三通调节阀性能指标：
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
六、进口气动三通调节阀结构特点：
1.安装管道及费用。
2.结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。
3.应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节， 台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省。
4.由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。
5.气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。
6.配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制
7.广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。
