如需上海衡意公司的(进口气动油用调节阀)技术参数资料，请来电索取 德***洛克进口气动油用调节阀,
、进口气动油用调节阀描述：

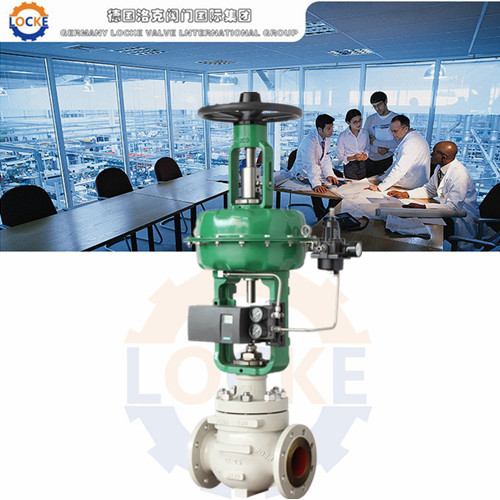

德***《LOCKE》洛克--进口气动油用调节阀
采用顶部导向结构,配用LOCKE多弹簧执行机构和低流阻调节机构组成。流体通道设计采用S流线型、压降损失小、阀容量大、流量特性精确。采用透境式阀座结构，阀座易于更换，密封性能好。DN≤25的阀座、阀芯头部采用6YC1硬质合金，DN≥32的阀芯采用堆焊钨钴合金，具有耐气蚀，抗冲涮等优点，大大提高使用寿命。广泛应用于各种化工、炼油等行业，尤其适用于合成氨、尿素工业上高压和高压差介质调节。
| 产品名称 |
进口气动油用调节阀 |
产品型号 |
LOCKE |
| 产品品牌 |
德***《LOCKE》洛克 |
产品包装 |
木箱 |
| 驱动方式 |
气动 |
公称通径 |
DN20～DN300 |
| 连接方式 |
法兰、螺纹、焊接 |
公称压力 |
1.6～6.4Mpa ≤1000PSI |
| 结构形式 |
直通式 |
适用温度 |
-196℃～450℃ |
| 阀体材质 |
铸钢、不锈钢 |
制造标准 |
德***洛克原厂标准 |
| 适用介质 |
油等。 |
| 应用场合 |
电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 |
| 产品报价 |
面议，电议（欢迎来电咨询 021-51870709） |
| 产品产地 |
德*** |
| 生产厂*** |
德***洛克阀门***际集团 |
| 指定代理 |
上海衡意流体控制（中*** 代理商及上海办事处） |
二、进口气动油用调节阀技术参数：
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 1.6 2.5 4.0 6.4
额定行程(mm) 16 25 40 60 100
配用执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
阀盖形式 标准型(-17～ 250℃),高温型( 250～ 450℃),低温型(-40～-196℃),波纹管密封型(-40～ 350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料,V型柔性石墨填料
阀芯形式 双座柱塞导向型阀芯
流量特性 直线性,等百分比 执行机构
三、进口气动油用调节阀执行机构：
配置执行器类别 LOCKE系列多弹簧簿膜执行机构
执行器型号 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10,16 24 40 40,60 100
弹簧范围(KPa) 20～100(标准),20-60,60-100,40-200,80-240
膜片材料 丁腈橡胶夹尼龙布,乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4"
环境温度 -30～ 70℃
可配附件 定位器,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) 零件材料
四、进口气动油用调节阀零件材料
1 底座 WCB 304 316 316L
2 阀体 WCB 304 316 316L
3 阀芯 304 304 316 316L
4 阀座 304 304 316 316L
5 铜套 黄铜
6 导向套 304 304 316 316L
7 垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片
8 阀盖 WCB 304 316 316L
9 阀杆 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 填料压盖 WCB 304 316 316L
12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
五、进口气动油用调节阀性能指标：
项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1
阀体：型式 直通单座铸造球型阀
公称通径： 20、25、32、40、50、65、80、100、125、150、200mm
公称压力： PN1.6--16MPa
法兰标准： JB/T79.1-94、79.2-94等
材 料： 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖： 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式： 螺栓压紧式
填 料： V型聚四PTFE填料、含浸聚四PTFE石棉填料、石棉纺织填料、石墨填料
阀内组件：阀芯型式 单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
执行机构：
型 式： LOCKE系列多弹簧簿膜执行机构
有效面积：cm2 350 350 560 900 1400
行 程：mm 10、16 25 40 40、60 100
弹簧范围：Kpa 20～100（标准）、20-60、60-100、40-200、80-240
膜片材料： 橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力： 140～400KPa
气源接口： RC1/4
环境温度： -30～+70℃
阀作用型式：气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件：调节器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能 ：项目 不带调节器 带调节器
基本误差%： ±5.0 ±1.0
回差%： ≤3.0 ≤1.0
死 区%： ≤3.0 ≤0.4
始终点偏差%：气开 始点 ±2.5 ±1.0
终点： ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差%： ≤2.5
泄 露 量：l/h 0.01%×阀额定容量
可调范围：R 30:1
六、进口气动油用调节阀结构特点：
1.采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
2.套筒互换性强，拆装方便，容易维修。
3.全金属阀芯结构适用多种工作场合，达到IV 泄漏标准，LXMQ型软密封结构阀芯达到VI 泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。
5.执行机构采用多弹簧结构，高度减少30％。重量减轻30％。
欢迎您访问我们www.hy-shh.com网站， 感谢您对我们进口气动油用调节阀的关注。如果您对我们的产品和服务有任何的建议或疑问，请立即联系我们，我们 定会尽心尽意为您提供优质满意的服务。
