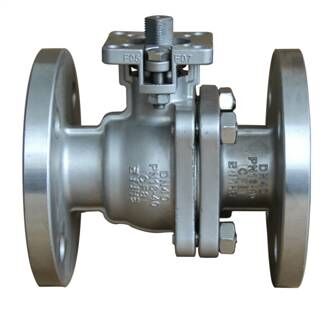

进口气动304/316法兰浮动球阀
德***莱克阀门中***总代理-germany lik valves international
简介:
进口气动304/316法兰浮动球阀是由双(单)作用气动活塞执行机构和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动O型调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,以实现全开或全闭的动作,气动O型调节球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合,金属硬密封阀座适用于温度≤500°的场合。
SUS304 / 316气动法兰浮动球阀应用领域
气动O型调节球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理及空气处理等行业的流体切断控制,与自动化气动仪表配套使用。
进口气动304/316法兰浮动球阀阀体参数:
|
名称
|
属性
|
环境温度:
|
标准型-20℃~+80℃
|
公称通径:
|
DN15~DN200
|
连接方式:
|
螺纹、法兰、卡箍、承插焊、薄型对夹
|
公称压力:
|
PN10、PN16、PN25、PN40、PN64
|
阀体材质:
|
球墨铸铁、灰铸铁、铸钢、不锈钢(304、316、316L)、哈式合金
|
密封材质:
|
聚四氟乙烯(PTFE)、对位聚苯(PPL)、硬质合金
|
介质温度:
|
-20℃~+280℃
|
适用介质:
|
蒸气、水、油、粉尘等
|
装置连接:
|
ISO 5211
|
阀门检验:
|
ISO/DIN 5208-1987
|
气动双作用法兰球阀执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
☆齿轮式双活塞,输出力矩大,体积小。
☆气缸选用铝金材料,重量轻、外形美观。
☆可在顶部、底部安装手动操作机构。
☆齿条式连接可调节开启角度、额定流量。
☆执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
☆IS05211标准连接为产品的安装更换提供了方便。
☆两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
◇根据不同控制和要求可选择下列附件:
◇切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
◇调节型附件:电气定位器、气动定位器、电气转换器。
◇气源处理附件:空气过滤减压阀、气源处理三联件。
◇手动机构:HVSD手操机构
进口气动304/316法兰浮动球阀结构尺寸:
结构尺寸:
DN
|
L
|
L1
|
L2
|
~H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
1/2"
|
130
|
141/159
|
71/83
|
204/235
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
3/4"
|
140
|
141/159
|
71/83
|
209/240
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
1"
|
150
|
159/211
|
83/95
|
214/256
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
1 1/4"
|
165
|
159/248
|
83/107
|
257/277
|
140
|
100
|
76
|
18
|
2
|
4-Φ18
|
1 1/2"
|
180
|
211/248
|
95/107
|
274/292
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
2"
|
200
|
248/269
|
107/123
|
290/300
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
2 1/2"
|
220
|
248/315
|
107/141
|
310/335
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
3"
|
250
|
269/345
|
123/152
|
346/368
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
4"
|
280
|
345/409
|
152/172
|
378/410
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
5"
|
320
|
409/550
|
172/215
|
425/450
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
6"
|
360
|
550/600
|
215/240
|
468/531
|
285
|
240
|
211
|
22
|
3
|
8-Φ18
|
8"
|
400
|
600/633
|
240/262
|
583/618
|
340
|
295
|
266
|
22
|
3
|
12-Φ22
|
Note: Actuator model is for reference, can be changed according to practical usage.
