进口气动法兰V型球阀
德***莱克阀门中***总代理-germany lik valves international
进口气动法兰V型球阀特点：
进口气动法兰V型球阀，球芯呈V形状，可实现线性调节，可调范围大。当阀门关闭时，V型缺口与阀座之间产楔形剪切作用，既具有自洁功能又能防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浮介质及粉粒状介质。配用的POLOVO气缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的独特优点是 旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药、航空航天等领域。
进口气动法兰V型球阀阀体参数
|
型式
|
直通式铸造球阀
|
|
公称通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
阀座直径
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
|
额定流量系数Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
|
公称压力PN
|
PN1.6 6.4MPa
|
|
泄漏量
|
软密封：≤1.8×10-7×△P×DN.1/h（试验介质为液体：式中△P为压差）
硬密封：≤10-4×阀额定容量.1h（阀额定容量的计算见附表）
|
|
气源压力
|
0.4~0.6MPa
|
|
连接形式
|
对夹式、法兰式、管道法兰按JB79-59标准
|
|
适用温度
|
软密封-40℃~+180℃；硬密封-40℃~+450℃
|
|
球芯转角
|
90度
|
|
流量特性
|
近似等百分比
|
|
阀体材料
|
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2
|
|
球芯型式
|
部分球带有V形缺口
|
|
阀座材料
|
聚四氟乙烯、不锈钢司太立硬质合金
|
|
基本误差
|
≤全行程的2%（带定位器）
|
|
回差
|
≤全行程的2.0%（带定位器）
|
|
死区
|
≤全行程的0.8%（带定位器）
|
|
额定流量系数误差%
|
≤±10
|
进口气动法兰V型球阀执行机构参
|
气动执行器
|
双作用、单作用
|
|
驱动气源
|
5-7bar压缩空气
|
|
气动附件
|
限位开关、定位器、电磁阀
过滤减压阀、手轮机构
|
|
公称通径
|
DN25-400mm
|
|
公称压力
|
1.6-6.4MPa
|
|
适用温度
|
PTFE:-30~+180℃
合金:-40～+425℃
|
|
连接方式
|
对夹式、法兰式
|
|
阀体结构
|
体式
|
|
阀体材质
|
WCB、304、316、316L
|
|
阀板材质
|
WCB304、316、316L
|
|
阀座衬里
|
PTFE、合金
|
|
适用介质
|
控制纸浆、污水，含有纤维和
颗粒固体悬浮介质及粉粒状介质
|

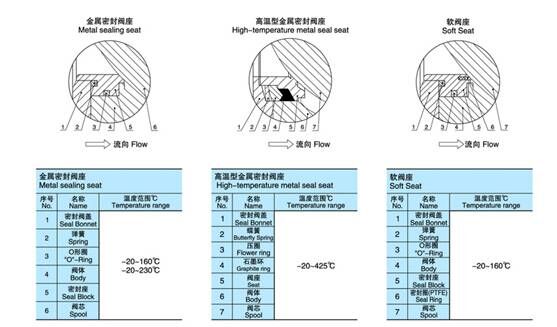

进口气动法兰V型球阀阀座参数：
