进口气动高压球阀-锻造
德***莱克阀门中***总代理-germany lik valves international
进口气动高压球阀是双（单）作用气动活塞式执行器与进口BKH高压球阀组成，是 种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳 氧化防腐处理，大大提高了气缸的使用寿命。
产品特点：
■承高压密封性好
■内腔流阻损失小
■适用于液体与气体的管路
■阀体小巧、经济实惠
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向 端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
□定位器可调节阀门管道流量
气动执行器主要技术参数
|
气动执行器
|
型号
|
GT系列、OAT系列
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
大回转角度
|
90°～92°
|
|
回信器
|
AC220V AC110V DC24V
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
控制气源
|
洁净、干燥压缩空气
|
|
工作温度
|
-20℃ ～ +90℃
|
阀体主要零件材料
|
零件名称
|
阀体
|
球芯
|
阀座
|
阀杆
|
填料
|
支架
|
连接轴
|
|
材料
|
锻钢、不锈钢
|
不锈钢
|
聚甲醛、聚醚醚酮
|
2Cr13
|
氟橡胶
|
不锈钢
|
铸钢
|
进口气动高压球阀参数
|
气动执行器
|
双作用、单作用
|
|
驱动气源
|
5-7bar压缩空气
|
|
气动附件
|
限位开关、定位器、电磁阀
过滤减压阀、手轮机构
|
|
公称通径
|
DN15-100mm
|
|
公称压力
|
1.6-6.3MPa
|
|
适用温度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
连接方式
|
螺纹式
|
|
阀体结构
|
三块式
|
|
阀体材质
|
304、316、316L
|
|
阀板材质
|
304、316、316L
|
|
阀座衬里
|
PTFE、PPL
|
|
适用介质
|
蒸汽、水液，气体等
|

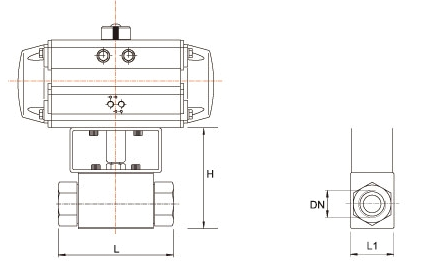

进口气动高压球阀主要外形尺寸
1.螺纹连接尺寸
|
螺纹
G/NPT
|
DN
|
L1
|
B
|
D
|
H
|
H1
|
H2
|
L
|
H
|
L10
|
气动执行器
|
|
1/4
|
6
|
69
|
26
|
58
|
150
|
32
|
13
|
165
|
150
|
32
|
AT50
|
|
3/8
|
10
|
73
|
32
|
58
|
150
|
38
|
16
|
165
|
150
|
35
|
|
1/2
|
15
|
85
|
38
|
58
|
150
|
46
|
19
|
165
|
150
|
37
|
|
3/4
|
20
|
96
|
49
|
70
|
210
|
57
|
24
|
225
|
210
|
47
|
AT63
|
|
1″
|
25
|
110
|
60
|
70
|
210
|
60
|
26
|
225
|
210
|
55
|
AT75
|
|
11/4
|
32
|
110
|
76
|
70
|
210
|
84
|
38
|
225
|
210
|
70
|
AT88
|
|
21/2
|
40
|
120
|
84
|
90
|
260
|
92
|
42
|
255
|
260
|
72
|
AT100
|
|
2″
|
50
|
140
|
100
|
120
|
320
|
111
|
50
|
330
|
320
|
80
|
AT115
|
